Чертеж консольно-передвижного крана 1,25т

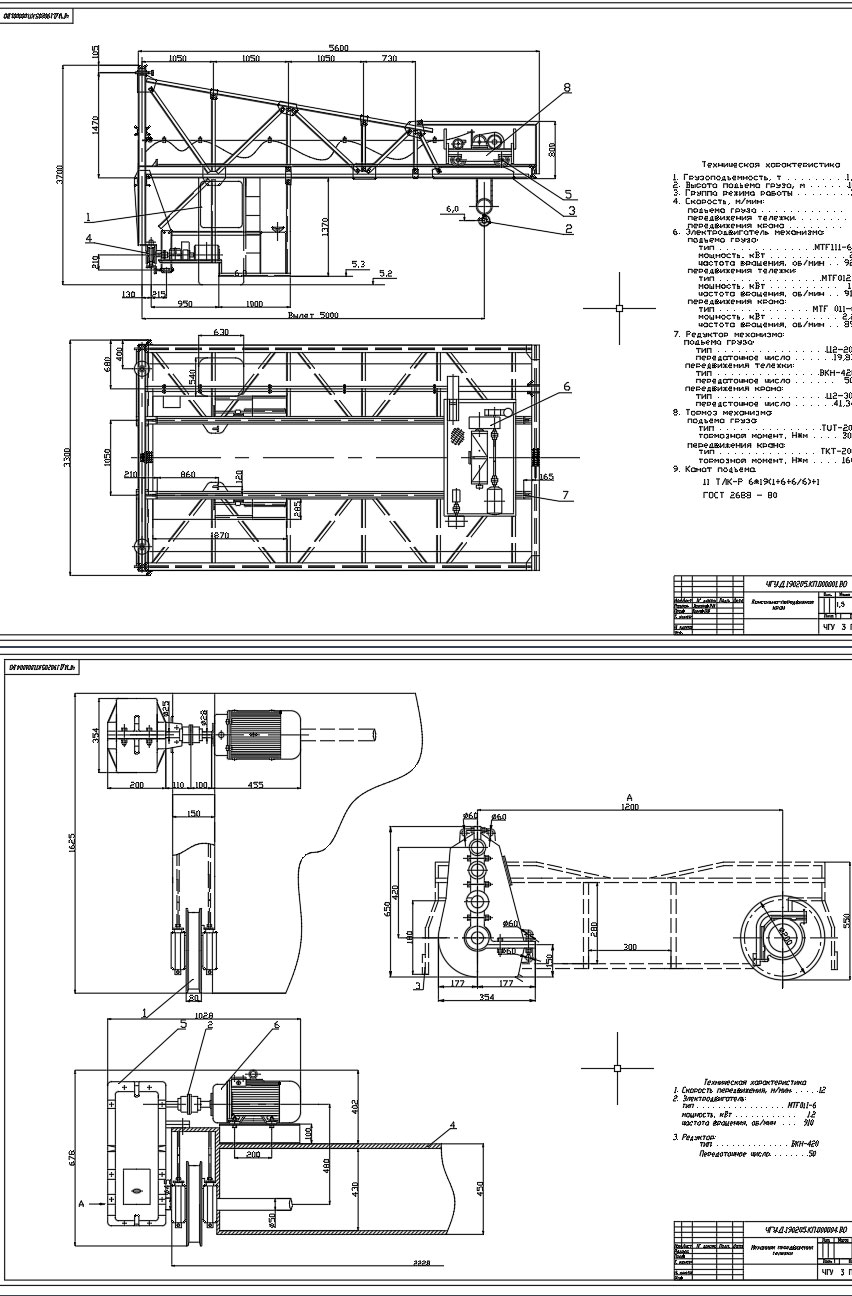

Общий вид консольно-передвижного крана,механизмы: передвижения тележки, подъема, чертеж крюковой подвески

Техническая характеристика
1. Грузоподъемность 1,25
2. Высота подъема груза 10
3. Группа режима работ 3М
4. Скорость, м/мин
подъема груз 16
передвижения тележки 24
передвижения кран 40
6. Электродвигатель механизма подъема груза
тип MТF111-6
мощность, кВ 2.8
частота вращения, об/ми 920
передвижения тележки МТF012-6
мощность, кВ 1,2
частота вращения, об/ми 910
передвижения крана МТF 011-6
мощность, кВ 2,2
частота вращения, об/ми 890
7. Редуктор механизма подъема груза Ц2-200
передаточное числ 19,83
передвижения тележки ВКН-42
передаточное число 50
передвижения крана Ц2-300
передсточное числ 41,34
8. Тормоз механизма подъема груза ТUТ-20
тормозной момент, Н* 300
Передвижения крана ТКТ-20
тормозной момент, Н* 160
9. Канат подъема 11 ТЛК-Р 6*19(1+6+6/6)+1 ГОСТ 2688 80
