Расчет консольного передвижного крана

Запорожский Национальный технический Университет
Кафедра машиностроения
Курсовой проект по дисциплине " Подъемно транспортные машины"
На тему: " Консольный передвижной кран"
Запорожье 2015

Вантажопідйомність Q, т 1,25
Виліт L, м 6
Висота підйому вантажу Н, м 6
Група режиму роботи механізму легкий (3М), Zp=4
Швидкість підйому Vван, м/с 0,26
Швидкість руху візка Vв, м/с 0,66
Швидкість пересування крана Vкр, м/с 0.5
Режим роботи ПВ,% 15
Маса крана т, не більш 2,5
ЗМІСТ

Завдання на курсове проектування…………………………….. 4
Реферат…………………………………………………………......
Перелік умовних позначень, символів, одиниць, тощо ………...
Вступ………………………………………………………………. 5
1 Розрахунок механізму підйому вантажу.……….. 8
1.1 Вихідні дані та кінематична схема підйому вантажу……...…. 8
1.2 Вибір схеми та кратності поліспасту.……………………...…... 9
1.3 Вибір вантажного канату…….……………………………......... 10
1.4 Розрахунок кріплення каната до барабана….…………………. 12
1.5 Вибір вантажного гака………………………………………...... 14
1.6 Розрахунок розмірів и блоків барабана……...………………… 16
1.7 Розрахунок підвіски…………………………………….............. 19
1.8 Розрахунок потужності двигуна, його вибір………………….. 26
1.9 Вибір редуктора……………………………………………......... 29
1.10 Вибір муфти……….……………………..…………...………... 31
1.11 Перевірка двигуна за часом пуску……………………………. 33
1.12 Визначення гальмівного моменту та вибір гальм…………… 35
2 Розрахунок механізму пересування візка.……… 38
2.1 Вибір схеми механізму пересування візка…………………….. 38
2.2 Визначення максимального тиску на ходове колесо…………. 39
2.3 Вибір ходових коліс…………………………………………….. 39
2.4 Опір пересування візка……………………………………......... 40
2.5 Визначення потужності двигуна, його вибір………………….. 43
2.6 Вибір редуктора…………………………………………………. 44
2.7 Вибір муфт………………………………………………………. 47
2.8 Вибір гальм……………………………………………………… 48
2.9 Перевірка двигуна за тривалістю розгону……………….......... 52
3 Розрахунок механізму ПЕРЕСУВАННЯ кранУ…….. 54
3.1 Вибір схеми механізму пересування крана…………..……….. 54
3.2 Вибір ходових коліс та горизонтальних роликів…..…………. 56
3.3 Визначення потужності двигуна, його вибір …………...…….. 57
3.4 Вибір редуктора……………………………………………….... 58
3.5 Вибір муфти……………………………………………………...
3.6 Вибір гальм………………………………………………………
3.7 Перевірка двигуна………………………………………………
4 ВИБІР ЗАСОБІВ БЕЗПЕКИ………………………………………
4.1 Запобіжні пристрої механізму підйому вантажу……………...
4.2 Запобіжні пристрої механізмів пересування…………………..
Висновоки……………………………………………………………
Додаток А Розрахунок гальма ТКТ 200/100……………………….
Додаток Б Розрахунок буферного пристро.……………………….
Додаток В Довідкові данні…………………………………………. 59

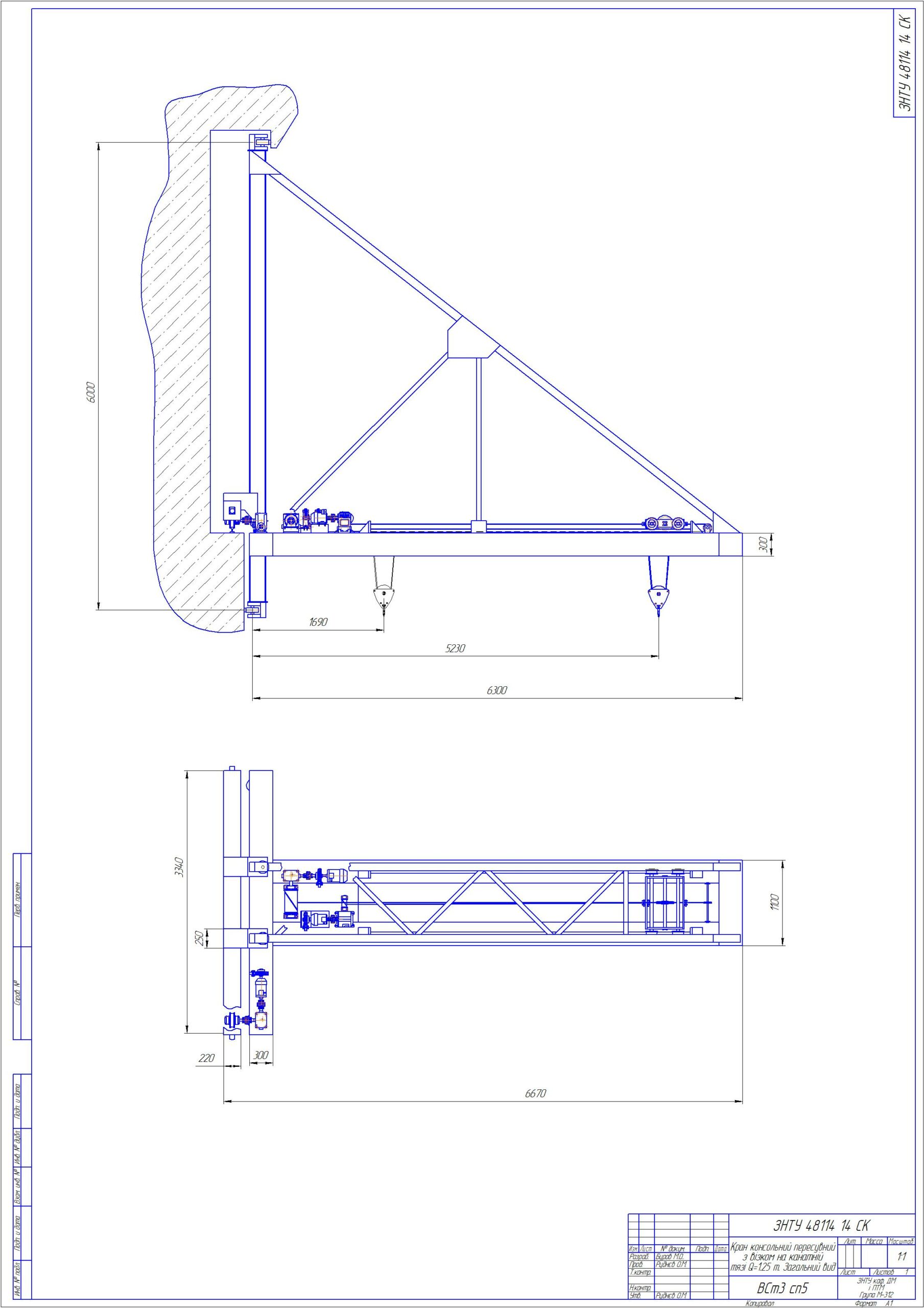

Состав: Крюковая подвеска, Общий вид консольного крана, Механизм передвижения тележки, Спецификация Язык документа

Софт: КОМПАС-3D 15.2 SP2

Сайт: www

Файлы:
Записка.docx
1.cdw
2.cdw
3.cdw
4.cdw
