НТУ гр. ДМ-ІV-1

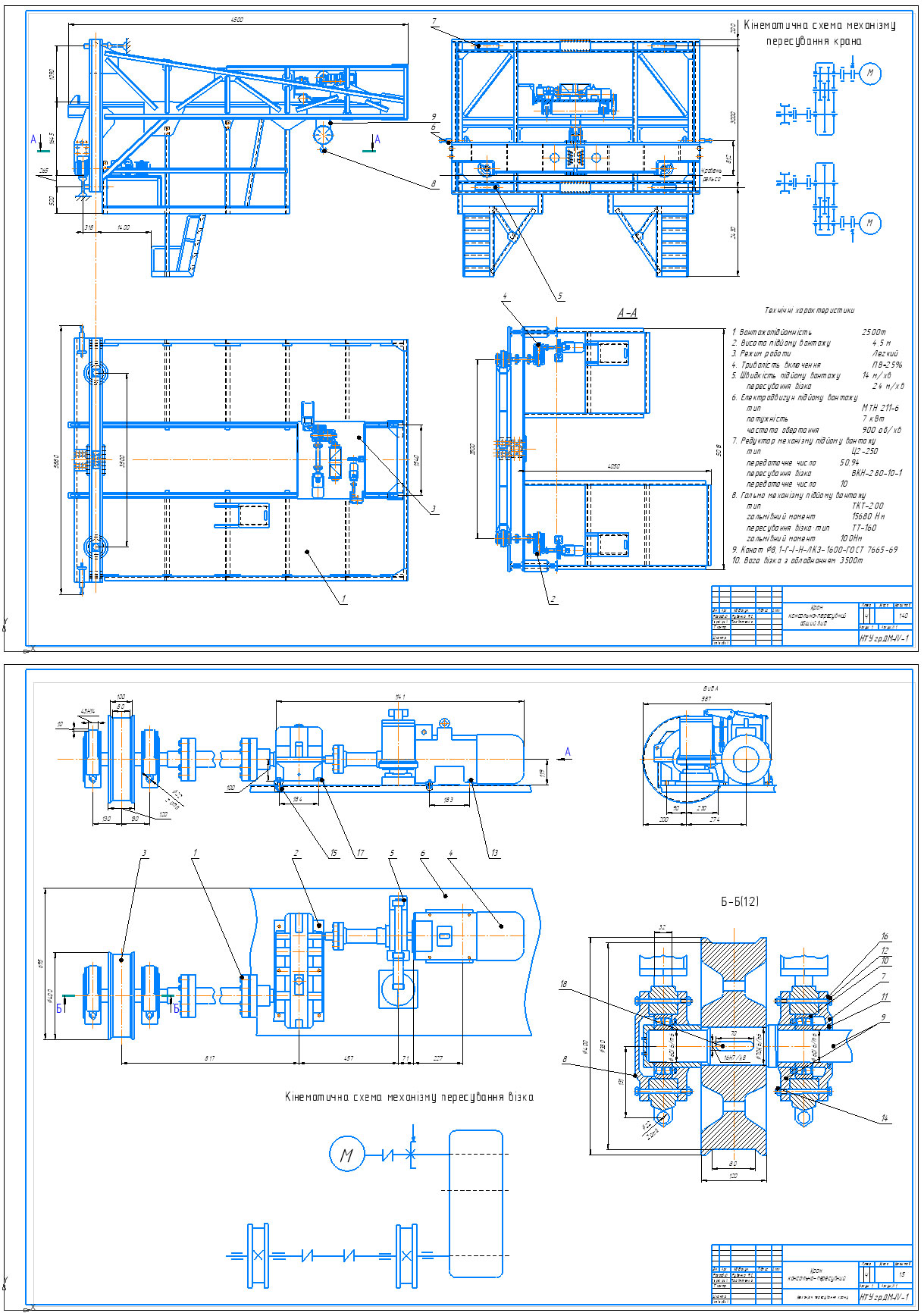

4 листа:
1) деталювання ( гак, гакова підвіска, вал барабану)
2) мех. підйому вантажу, барабан
3) мех пересування крана.
4) Загальний вигляд.
Технічне завдання спроектувати консольний пересувний неповоротний кран.
Вантажопідйомність Q – 2,5т
Вліт L – 4,5м
Висота підйому Н – 4,5м
Швидкість підйому вантажу V_під-14м/хв
Швидкість пересування візка V_віз-24м/хв
Швидкість пересування крана V_п-50м/хв
Режим роботи Л (легкий)
Технічні характеристики
1. Вантажопідйомність 2500т
2. Висота підйому вантажу 4,5 м
3. Режим роботи Легкий
4. Тривалість включення ПВ=25%
5. Швидкість підйому вантажу 14 м/хв
пересування візка 24 м/хв
6. Електродвигун підйому вантажу
тип MTH 211-6
потужність 7 кВт
частота обертання 900 об/хв
7. Редуктор механізму підйому вантажу
тип Ц2-250
передаточне число 50,94
пересування візка ВКН-280-10-1
передаточне число 10
8. Гальмо механізму підйому вантажу
тип ТКТ-200
гальмівний момент 15680 Нм
пересування візка: тип ТТ-160
гальмівний момент 100Нм
9. Канат 8,1-Г-І-Н-ЛКЗ-1600-ГОСТ 7665-69
10. Вага візка з обладнанням 3500т
