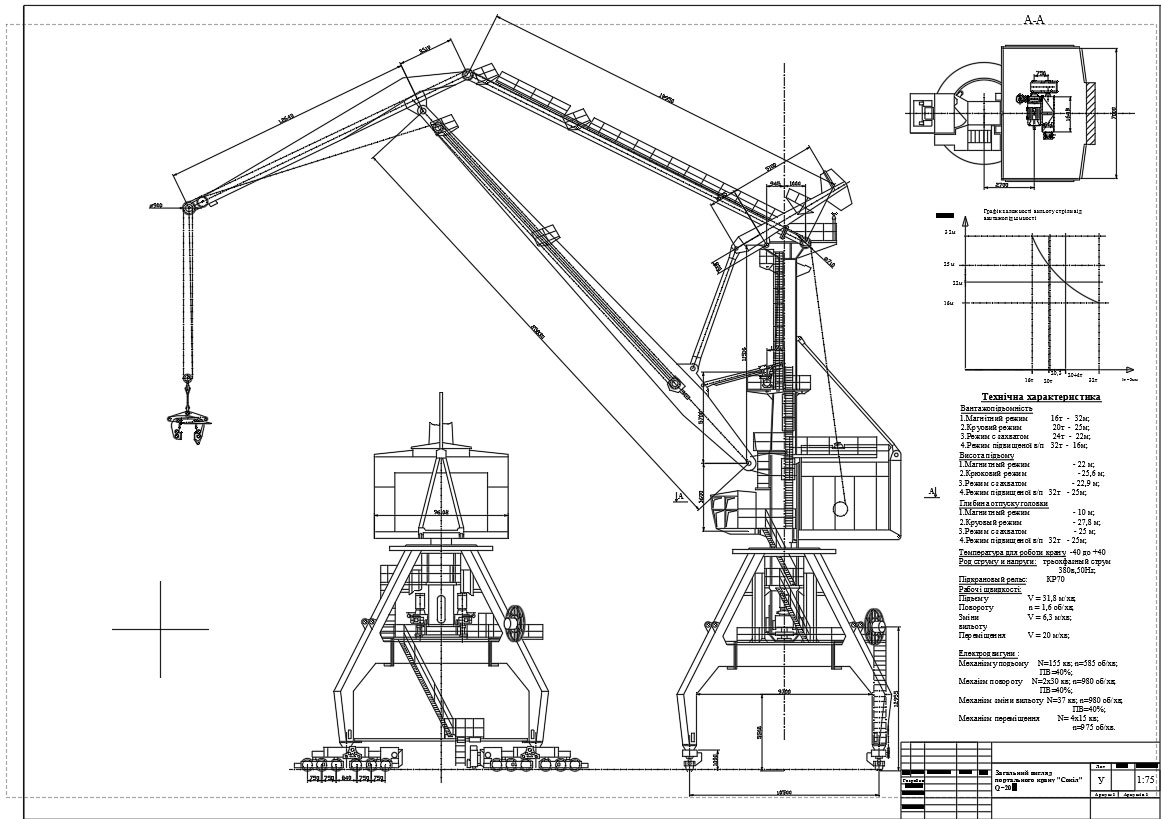

Чертеж портального крана "Сокол"

Одесский национальный морской университет
Кафедра подъемно-транспортных машин
Чертеж по дисциплине "Подъемно-транспортные машины"

Вантажопідьомність
1.Магнітний режим 16т - 32м;
2.Круовий режим 20т - 25м;
3.Режим с захватом 24т - 22м;
4.Режим підвищеної в/п 32т - 16м;
Висота підйому
1.Магнитний режим - 22 м;
2.Крюковий режим - 25,6 м;
3.Режим с захватом - 22,9 м;
4.Режим підвищеної в/п 32т - 25м;
Глибина отпуску головки
1.Магнитный режим - 10 м;
2.Круовый режим - 27,8 м;
3.Режим с захватом - 25 м;
4.Режим підвищеної в/п 32т - 25м;
Температура для роботи крану -40 до +40
Род струму и напруги: трьохфазный струм
380в,50Hz;
Підкрановый рельс: КР70
Рабочі щвидкості:
Підьєму V = 31,8 м/хв;
Повороту n = 1,6 об/хв;
Зміни V = 6,3 м/хв;
вильоту
Переміщення V = 20 м/хв;

Електродвигуни :
Механізму подьому N=155 кв; n=585 об/хв;
ПВ=40%;
Мехаізм повороту N=2x30 кв; n=980 об/хв;
ПВ=40%;
Механізм зміни вильоту N=37 кв; n=980 об/хв;
ПВ=40%;
Механізм переміщення N= 4x15 кв;
n=975 об/хв.

Состав: Общий вид крана Сокол Язык документа

Софт: AutoCAD 2016

Файлы:
общий вид Сокол.dwg
