Одесский национальный морской университет Кафедра «ПТМ и ИПТО»
Курсовой проект по дисциплине "Грузоподъёмные машины"
На тему "Расчет портального крана"
Одесса 2014
В этом курсовом проекте:
1. Расчёт механизма подъёма...............
2. Расчёт механизма передвижения......
3. Расчёт механизма поворота................

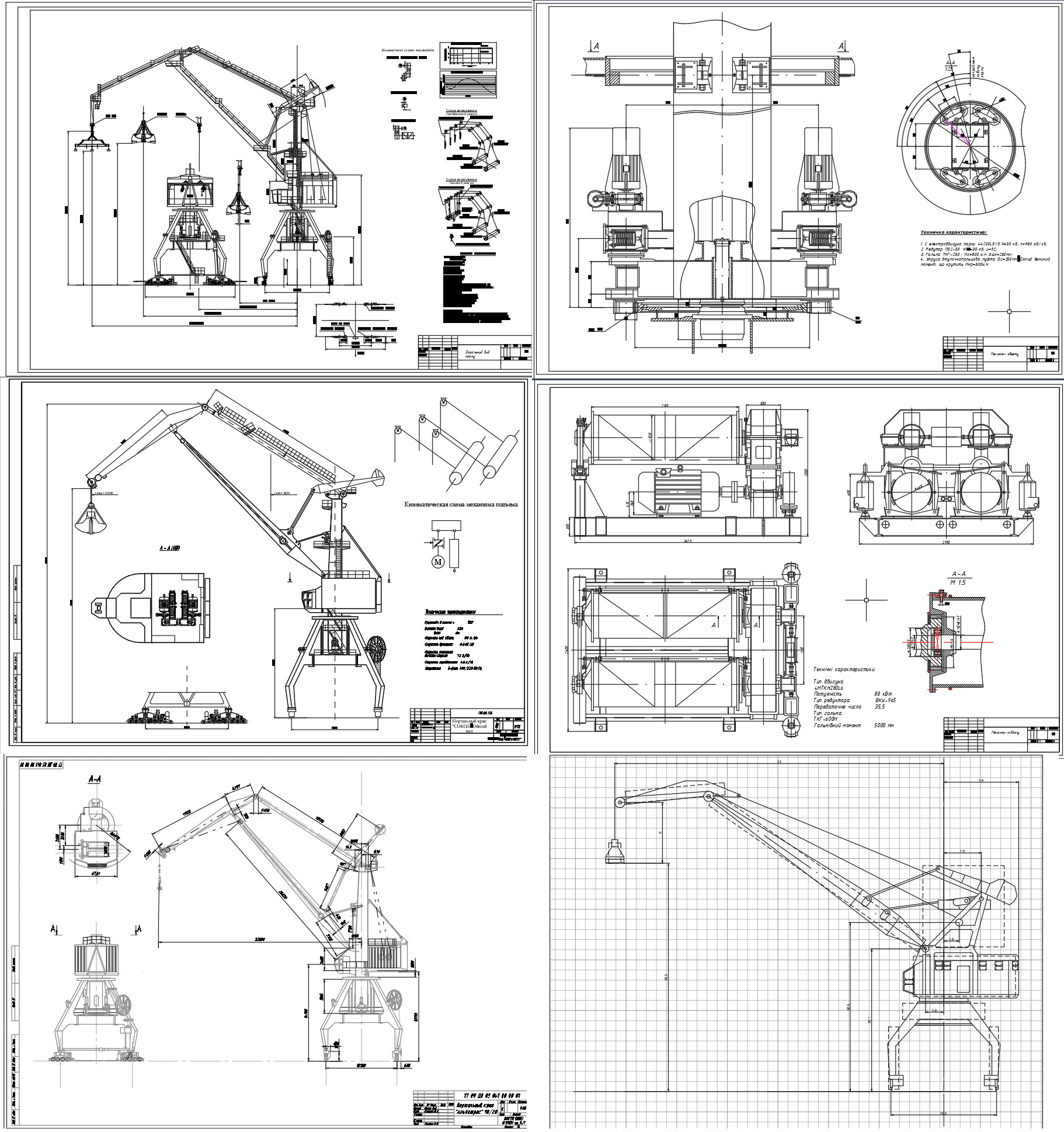

А так же представлены чертежи:
Технические характеристики:
1. Грузоподъёмность - 18 т
2. Скорость подъёма - 1 м/с
3. Скорость перемещения - 0,8 м/с
4. Частота вращения - 1,8 об/мин
5. Высота подъёма - 24 м
6. Высота опускания - 12 м
7. Максимальный вылет - 32 м
8. Минимальный вылет - 8 м
9. ПВ - 38 %
10. Режим работы - грейферный
Бонус: Чертеж портального крана типа "Ганц" грузоподъемность от 16 до 32 тонн

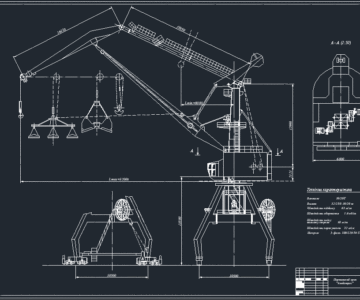

Чертеж кран "Альбатрос"
