Чертежи крана-трубоукладчика ТГ-502

0
1
180
1
0
100

Томский государственный архитектурно-строительный университет
Кафедра Строительные и дорожные машины
"Оцифровка" заводских бумажных чертежей крана-трубоукладчика ТГ-502
Томск 2011

Данные чертежи были оцифрованы с заводских бумажных чертежей крана-трубоукладчика ТГ-502.
Информация может использоваться для курсового и дипломного проектирования, разработки технологических карт и проектов производства работ.
Тип трубоукладчика: стреловой, с гидравлическим приводом механизма опрокидывания противовеса
Базовая машина: трактор Т-330
Грузоподъемность, т 50
Момент устойчивости, кНм (тм), не менее 1225 (125)
Масса, т 68
Габаритные размеры:
длина, мм 6800
ширина, мм 8450
высота, мм 10300


Сообщить о проблеме
Автор
user-avatar Sander76
Дата
22.09.2024
Язык
Русский
Состав

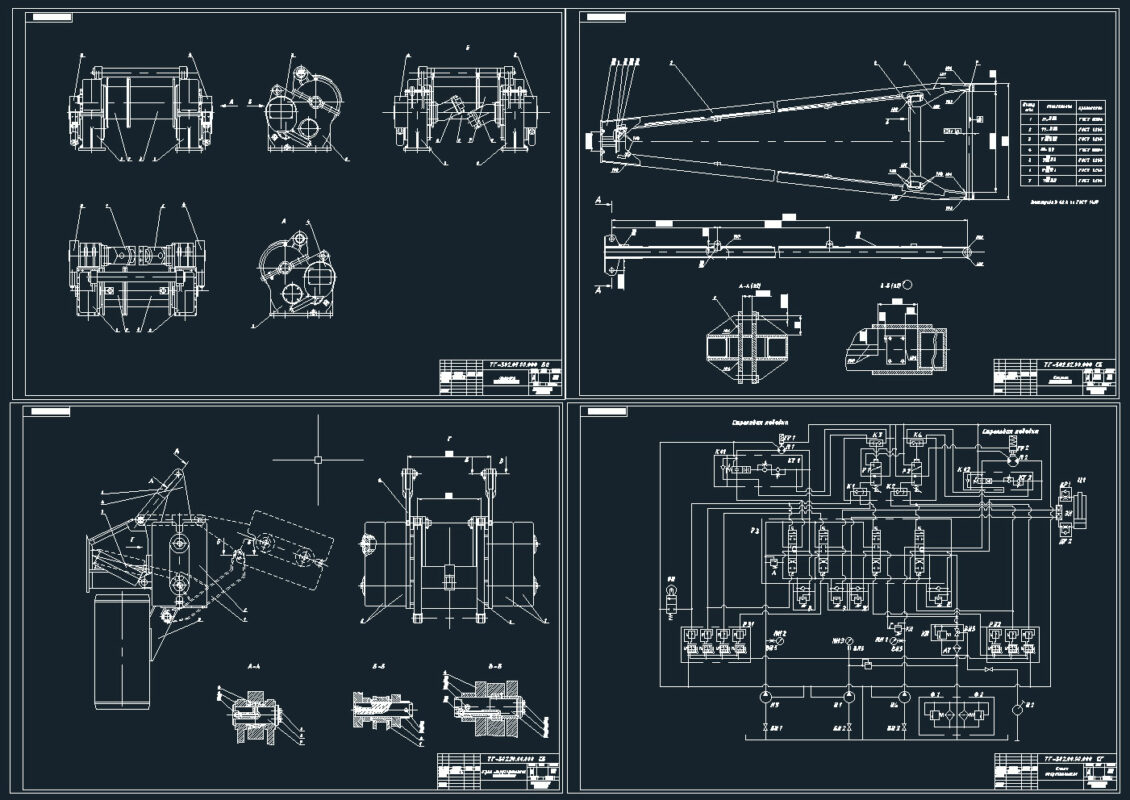

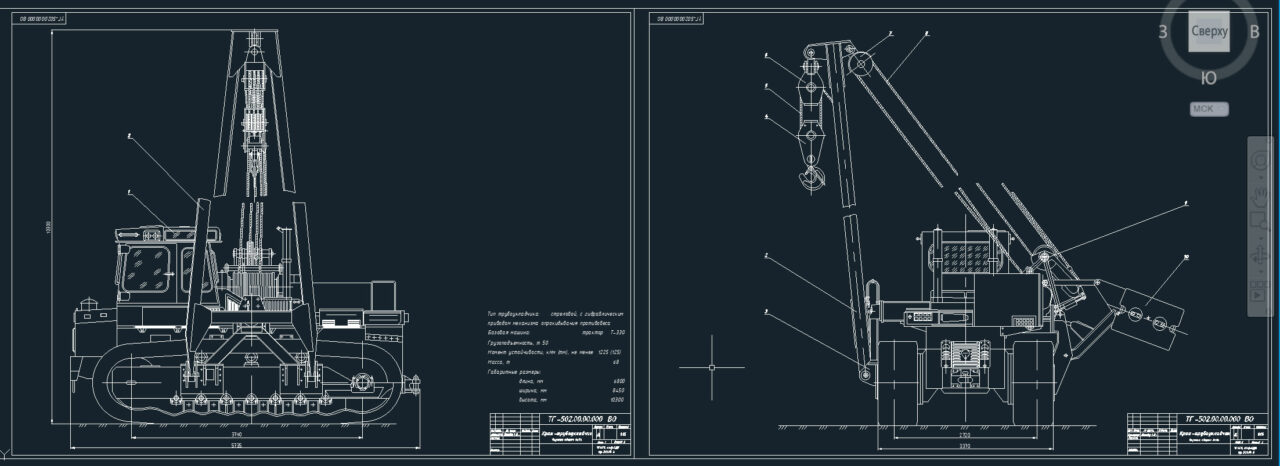

Кран-трубоукладчик (ВО), Стрела (СБ), Лебедка грузовая (ВО), Крюк (СБ), Противовес (СБ), Схема гидравлическая, Спецификации не все (стрела, противовес, обойма)
Софт
AutoCAD 2008 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • стрела ТГ502.dwg
  • гидросхема ТГ502.dwg
  • ВО1 ТГ502.dwg
  • ВО2 ТГ502.dwg
  • лебедка ТГ502.dwg
  • противовес ТГ502.dwg
  • крюк ТГ502.dwg
  • Спецификации ТГ-502.doc
