Кран-трубоукладчик на базе ДТ-75

Белорусский национальный технический университет
Кафедра "Горные машины и оборудование"
Курсовая работа по дисциплине "Подъемно-транспортные установки"
На тему: "Проектирование крана-трубоукладчика на базе ДТ-75"
Минск 2014

Содержание
1 Обзор и анализ существующих конструкций кранов 3
2. Расчет механизма подъема крана 11
3 Расчет металлоконструкции 27
Список используемой литературы 29

Исходные данные для расчёта:
- Высота подъёма груза, м – 4;
- Скорость подъёма груза, м/сек - 0,15;
- Вылет стрелы, м - 3
- Режим работы - легкий;
- Привод - гидравлический.

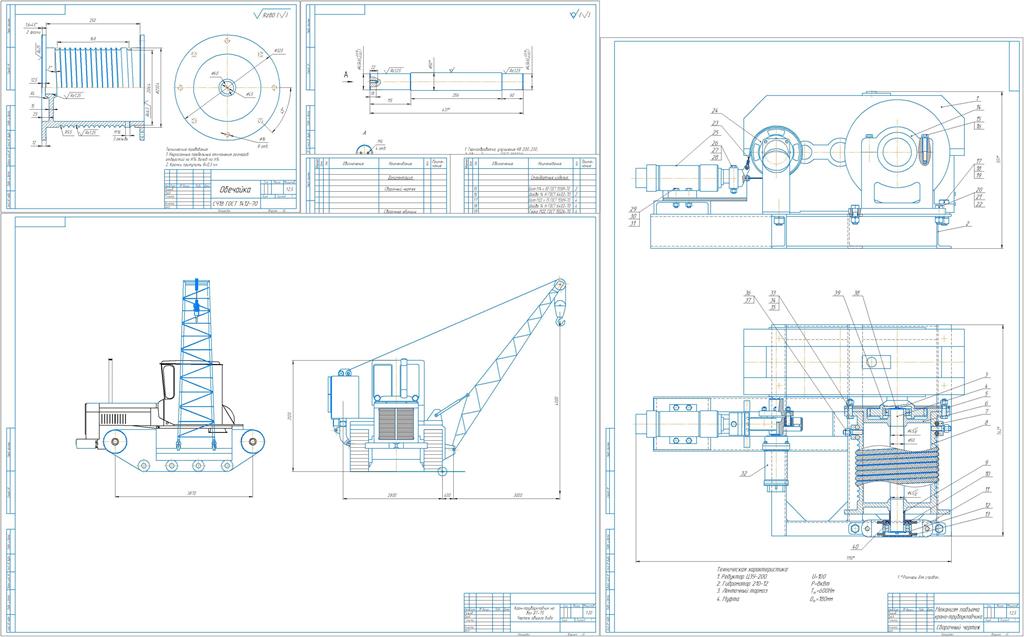

Состав: Кран-трубоукладчик на базе ДТ-75(ВО), механизм подъема груза(СБ),деталировка(обечайка,ось барабана), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16
