Ярославский государственный технический университет.
Кафедра СДМ.
Дипломный проект
На тему "Рассчитать и спроектировать козловой кран"

1. Задание на курсовой проект………………………………………………………..3
2. Введение……………………………………………………………………………...4
2.1. Актуальность проекта……………………………………………………………..4
2.2. Цель проекта……………………………………………………………………….4
2.3. Основные задачи проекта…………………………………………………………4
3. Технический анализ и техническое предложение…………………………………5
3.1. Технический анализ………………………………………………………………..5
3.2. Техническое предложение………………………………………………………...7
4. Расчет механизма подъема груза…………………………………………………...9
4.1 Выбор крюковой подвески………………………………………………………...9
4.2 Выбор каната………………………………………………………………………..9
4.3 Определение длины барабана и основных размеров установки барабана……10
4.4 Расчет мощности и выбор электродвигателя……………………………………10
4.5. Выбор редуктора………………………………………………………………….11
4.6 Выбор соединительной муфты…………………………………………………...11
4.7 Определение тормозного момента и выбор тормоза…………………………...12
4.8 Расчет крепления каната к барабану……………………………………………..12
4.9 Расчет оси барабана…………………………………………………………….....13
4.10 Расчет подшипников качения механизма подъема на долговечность……….16
4.11 Проверка электродвигателя механизма подъема по времени пуска…………16
4.12 Проверка времени торможения…………………………………………………17
4.13.Проверка стенки барабана на прочность и устойчивость…………………….17
4.14 Расчёт болтов соединяющих зубчатый венец с барабаном…………………...18
5. Расчет механизма передвижения тележки………………………………………..19
5.1. Определение статических нагрузок на приводные колеса…………………….19
5.2. Выбор колесных установок……………………………………………………19
5.3. Определение сопротивлений передвижению крана……………………………19
5.4. Выбор электродвигателя…………………………………………………………19
5.5. Выбор редуктора………………………………………………………………….20
5.6. Выбор тормоза……………………………………………………………………20
5.7. Выбор муфт………………………………………………………………………20
5.8. Проверка двигателя во время разгона…………………………………………21
5.9. Проверка двигателя во время торможения…………………………………….21
5.10. Проверка запаса сцепления колёс с рельсами………………………………..22
6. Заключение …………………………………………………………………………23
Список используемой литературы………………………………………………...24

Техническая характеристика
Грузоподъемность: 5 т
Высота подъема: 8 м
Пролет: 32 м
Скорость подъема груза: 20 м/мин
Скорость передвижения
тележки: 30 м/мин
Режим работы крана: А3


Сообщить о проблеме
Автор
user-avatar Lelikxxx88
Дата
28.04.2015
Язык
Русский
Состав

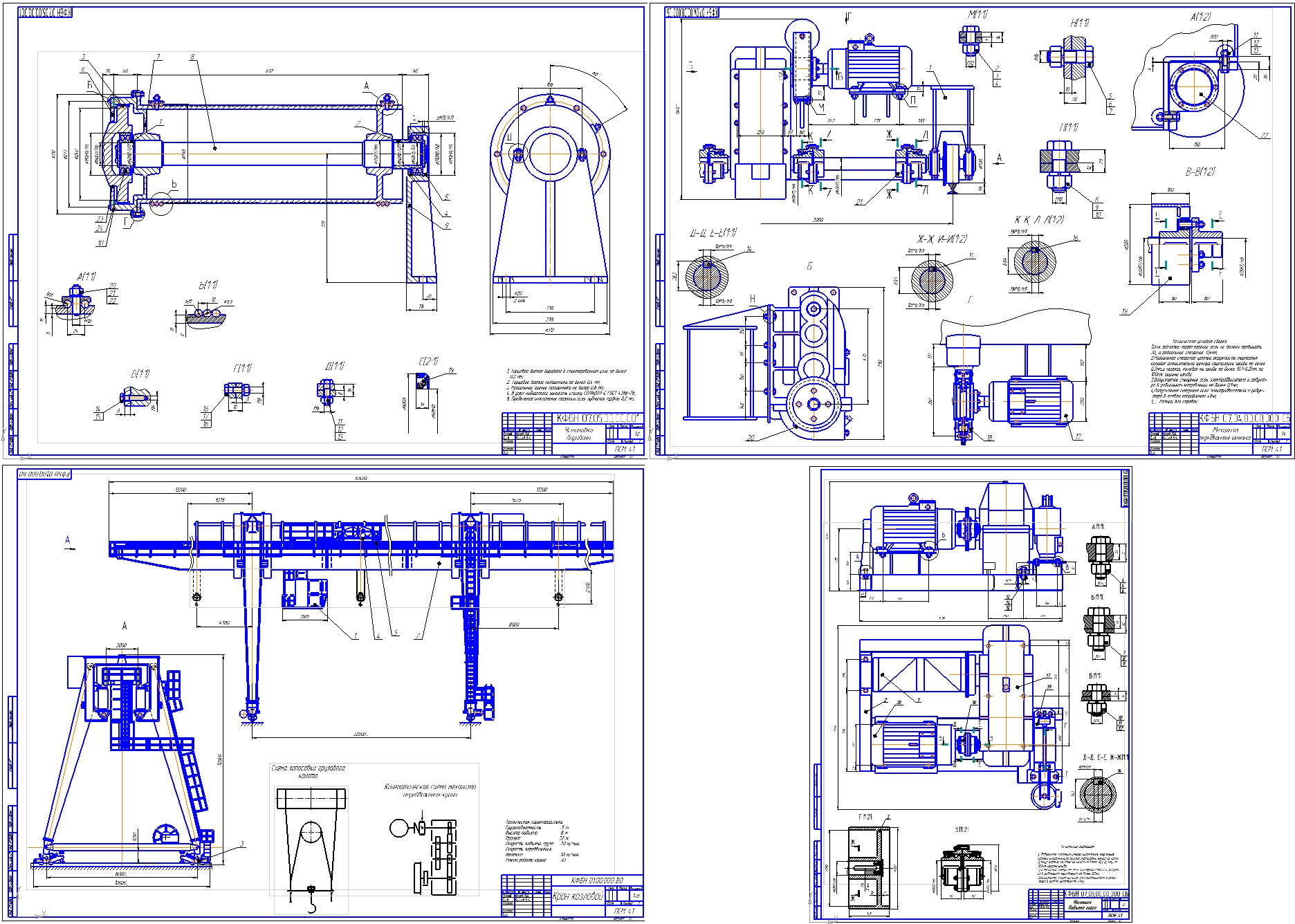

Общий вид, барабан, механизм подъема,механизм передвижения
Софт
КОМПАС-3D 13sp2 Как открыть?
Отзывов пока нет
Для учебных целей
