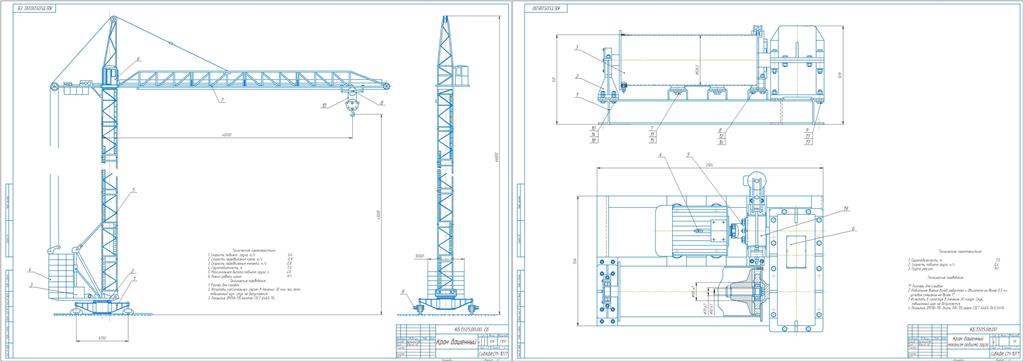

Кран башенный с поворотной башней и балочной стрелой 7,5 т

Сибирская государственная автомобильно-дорожная академия

Курсовой проект на тему: Кран башенный с поворотной башней и балочной стрелой

2013

Содержание
Введение ……………………………3
1. Расчёт механизма подъёма груза……………………………………………...4
1.1 Выбор схемы полиспаста………………………………………………….4
1.2 Определение тягового усилия полиспаста в канате……………………..4
1.3 Выбор гибкого элемента (каната)………………………………………...5
1.4 Определение основных размеров барабана……………………………...6
1.5 Проверка барабана на прочность……..……………………………..…...8
1.6 Расчёт крепления каната на барабане…………………………………....8
1.7 Расчёт грузовой подвески……………………..…………………………10
1.7.1 Выбор подшипника блока по коэффициенту динамической работоспособности………………………………………..…………….10
1.7.2 Расчёт оси блока…..…..…………………………………………..12
1.7.3 Выбор крюка и расчёт гайки крюка.……………………………..13
1.7.4 Выбор подшипника под гайку крюка.....………………………...13
1.7.5 Расчет траверсы…………………………………………..……….14
1.7.6 Расчет щеки……..…………………………………………………15
1.8 Определение мощности и выбор электродвигателя……………………16
1.8.1 Проверка двигателя по пусковому моменту……...……..………17
1.9 Выбор редуктора………...……………………………………………….18
1.10 Выбор муфты зубчатой с тормозным шкивом.……………………….19
1.11 Выбор тормоза………………………………...………………………...19
Вывод……………………………………………………………………………..21
Библиографический список……………………………………………………..22
1. Скорость подъёма груза, м/с 0,4
2. Скорость передвижения крана, м/с 0,8
3. Скорость передвижения тележки, м/с 0,8
4. Грузоподъемность, т 7,5
5. Максимальная высота подъема груза, м 45
6. Режим работы крана М7
