Кран гидравлический складной

150

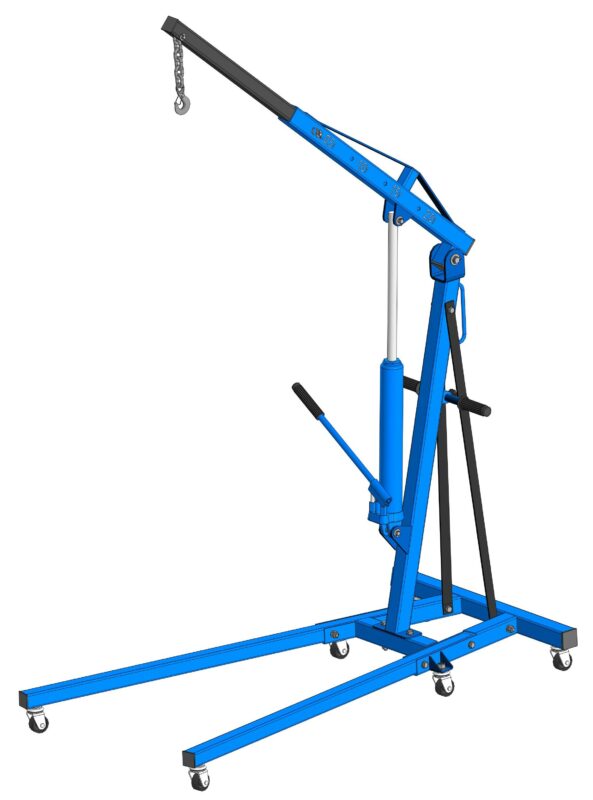

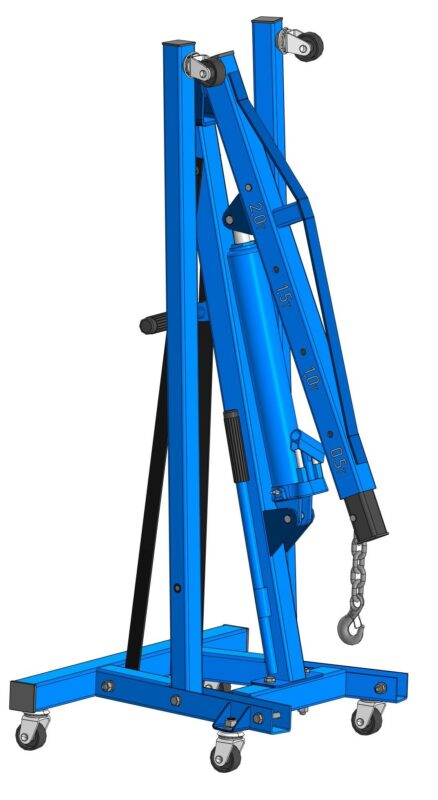

Модель крана гидравлического, создана по общим размерам и техническим решениям имеющихся в продаже подобных конструкций. Анализ на прочность и грузоподъёмность не проводился, поэтому автор не несёт ответственности за надёжность и максимальную грузоподъёмность крана. В модели использован гидроцилиндр для кранов dalv960850 на 8т, с ходом штока 50 см, поворотные колёса от подкатного домкрата на 60мм. В сложенном виде кран занимает пространство 560х800мм.

3D Модели гаражный гидравлический гусак Гусь Для снятия двигателя Кран подкатной складной

Автор

Александр

Дата

04.06.2026

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- 0.5 Сборка1.a3d
- 0.5_0,5.m3d
- 50-50ПЧК.m3d
- 60-60ПЧК.m3d
- Балка опорная.a3d
- Балка опорная.m3d
- Балка стрелы.m3d
- Вилка.m3d
- Винт_Для СБ.m3d
- Винт барашковый М10.m3d
- Втулка.m3d
- Втулка усилительная 50мм.m3d
- Втулка усилительная 60мм.m3d
- Выдвижная часть стрелы.a3d
- Выдвижная часть стрелы.m3d
- Гидроцилиндр.m3d
- Держатель рукояти домкрата.m3d
- Колесо поворотное 60мм.a3d
- Кольцо A18 ГОСТ 13942-86.m3d
- Кран гидравлический складной .a3d
- Кран гидравлический складной .jpg
- Кран гидравлический складной .stp
- Кран гидравлический складной_сложенное положение .a3d
- Кран гидравлический складной_сложенное положение .jpg
- Кран гидравлический складной_сложенное положение .stp
- Кронштейин.m3d
- Кронштейн колеса.m3d
- Кронштейн ручки.m3d
- Кч-0,5.m3d
- Направляющая.m3d
- Ножка складная.a3d
- Ножка складная.m3d
- Опора втулки.m3d
- Опора усилителя стрелы.m3d
- Пластина.m3d
- Поперечина.m3d
- Поперечина_2.m3d
- Рама.a3d
- Ролик.m3d
- Рукоятка домкрата.a3d
- Рукоятка домкрата.m3d
- Ручка.m3d
- Ручка_2.m3d
- Ручка_3.m3d
- Ручка домкрата.m3d
- Стрела.a3d
- Укос.m3d
- Усилитель стрелы.m3d
- Ухо.m3d
- Ухо стрелы.m3d
- Шайба.m3d
- Шайба2.m3d
- Шайба3.m3d
- Штифт.m3d
- Шток гидроцилиндра.m3d
