Кран консольный гаражный 0.5т

327

200

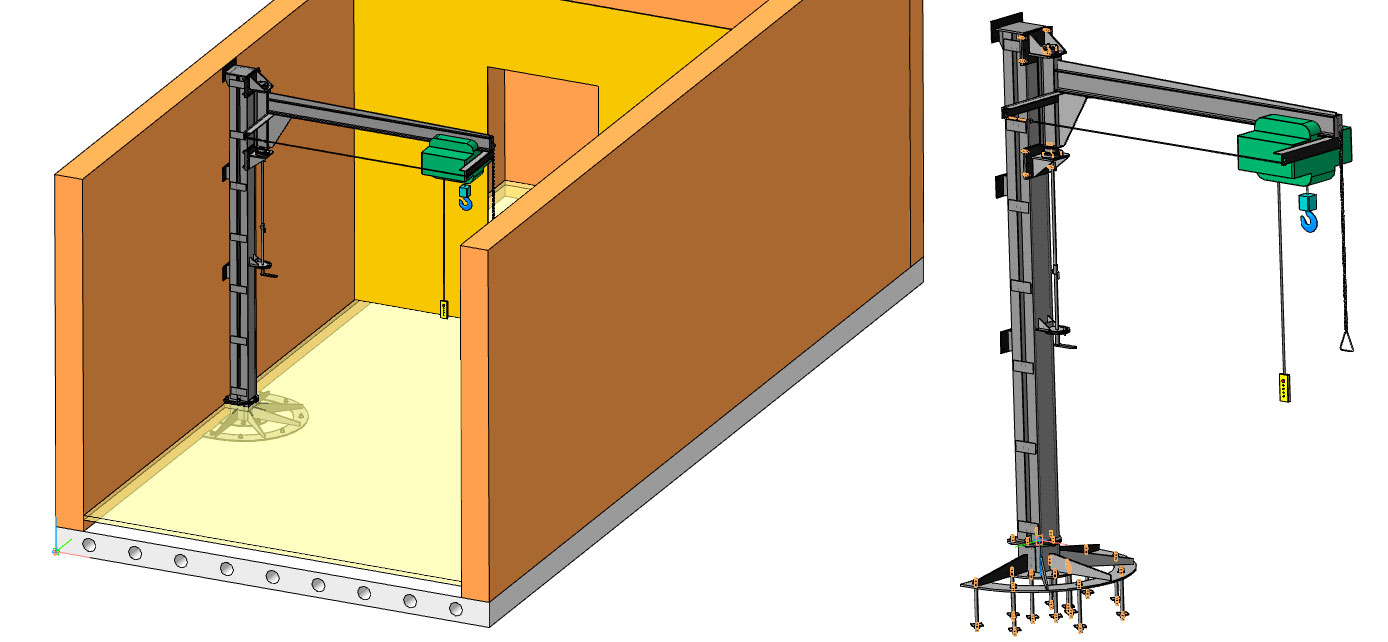

Кран консольный гаражный грузоподъемностью 500 кг, вылетом стрелы 2000 мм спроектирован для установки в гараже, который переоборудован в мастерскую для изготовления штампов, пресс-форм и прочей оснастки. Кран служит для перемещения крупных деталей и узлов в пределах гаража, а также для погрузки готовых изделий. Кран так-же может применяться в небольших ремонтных мастерских и частных гаражах для ремонта машин.
- Исполнение крана: общепромышленное.
- Условия эксплуатации крана: в помещении.
- Тип управления талью электрической: с пола (кабельный пульт).
- Тип токоподвода к тали электрической: гибкий кабель.
- Тип управления стрелой крана: ручное.
- Угол поворота стрелы крана: 180.
Таль мини электрическая с тележкой передвижения MAGNUS-PROFI (Чехия).

Q=0.5т Консольный Кран

Автор

Сергей Башилов

Дата

12.08.2021

Язык

Русский

Состав

Сборочный чертеж (СБ), Спецификация, 3D Сборка

Софт

КОМПАС-3D 16 Как открыть?
