Кран консольный

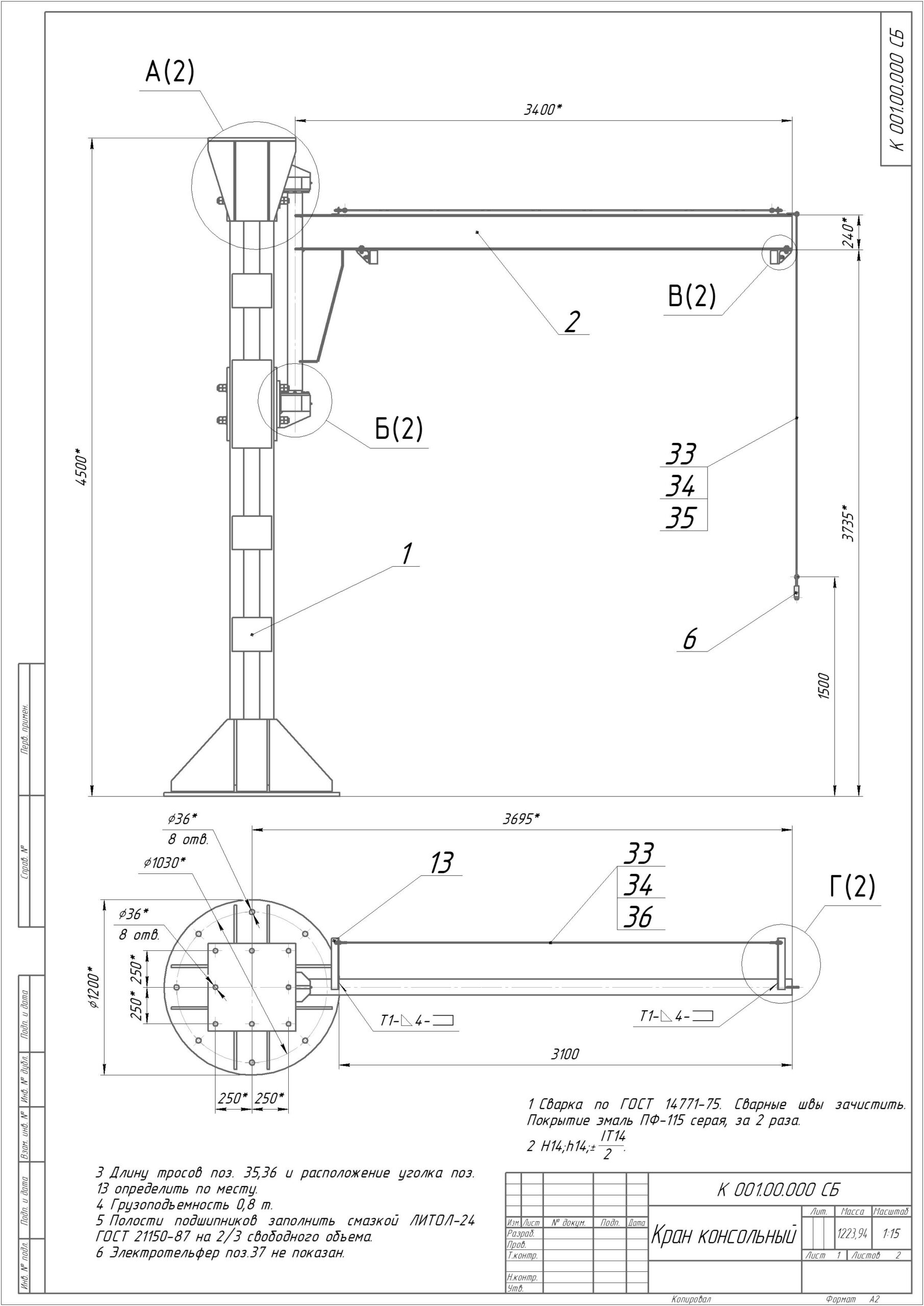

Кран консольный грузоподъемностью 1 тонна. Состоит из сварной колонны и поворотной двутавровой балки.

Состав: Сборочные чертежи, спецификации, деталировка

Софт: КОМПАС-3D 19

Файлы:
К 001.02.000 СБ - Консоль.cdw
К 001.03.003 - Косынка.cdw
К 001.02.001 - Ось.cdw
К 001.06.001 - Скоба.cdw
К 001.00.003 - Крышка.cdw
К 001.06.002 - Ручка.cdw
К 001.01.004 - Косынка.cdw
К 001.02.004 - Пластина.cdw
К 001.01.010 - Косынка.cdw
К 001.01.009 - Косынка.cdw
К 001.03.000 СБ - Корпус подшипника верхний.cdw
К 001.04.000 СБ - Корпус подшипника нижний.cdw
К 001.02.006 - Пластина.cdw
К 001.00.002 - Опора неподвижная.cdw
К 001.03.002 - Пластина.cdw
К 001.02.002 - Балка.cdw
К 001.02.005 - Пластина.cdw
К 001.05.000 СБ - Упор в сборе.cdw
К 001.00.000 СБ - Кран консольный.cdw
К 001.01.005 - Пластина верхняя.cdw
К 001.05.002 - Косынка.cdw
К 001.00.000 - Кран консольный.spw
К 001.02.000 - Консоль.spw
К 001.01.003 - Косынка.cdw
К 001.01.006 - Пластина.cdw
К 001.02.003 - Косынка.cdw
К 001.01.000 СБ - Колонна.cdw
К 001.04.001 - Корпус подшипника.cdw
К 001.05.003 - Буфер.cdw
К 001.06.000 - Ручка в сборе.spw
К 001.05.001 - Упор.cdw
К 001.03.000 - Корпус подшипника верхний.spw
К 001.01.007 - Пластина.cdw
К 001.00.004 - Уголок.cdw
К 001.03.001 - Корпус подшиника.cdw
К 001.01.001 - Основание.cdw
К 001.00.001 - Опора подвижная.cdw
К 001.00.005 - Шпилька.cdw
К 001.05.000 - Упор в сборе.spw
К 001.01.002 - Стойка.cdw
К 001.06.000 СБ - Ручка в сборе.cdw
К 001.01.008 - Пластина опорная.cdw
К 001.04.000 - Корпус подшипника нижний.spw
К 001.01.000 - Колонна.spw
