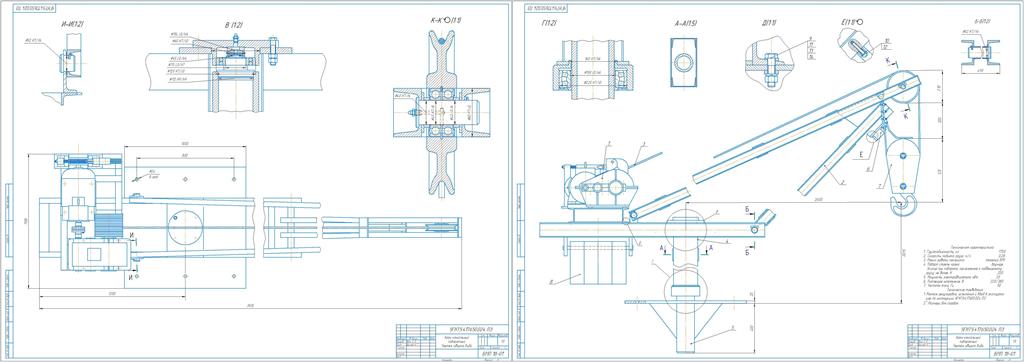

Кран консольный поворотный 1,7 т

Министерство науки и ыысшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Уфимский Государственный Нефтяной Технический Университет»
Кафедра «Механика и конструирование машин»
На тему: «Кран консольный поворотный»

Рассчитать и спроектировать кран консольный поворотный при следующих
исходных данных:
Грузоподъемность Q , кг 1700
Скорость подъема груза V , м / с 0,28
Высота подъема крюка Н , м 3,4
Вылет a , м 2,6
Угол поворота крана  , град 120
Режим (группа режима) работы механизма подъема T
Кран устанавливается в помещении. Механизм подъема груза с
электроприводом. Поворот крана вручную - воздействием на подвешенный груз

Содержание

1 Техническое задание 3
2 Расчет и конструирование механизма подъема груза 4
2.1 Разработка схемы механизма подъема груза 4
2.2 Выбор каната 4
2.3 Выбор крюка 4
2.4 Выбор электродвигателя 6
2.5 Определение основных размеров барабана блоков 7
2.6 Выбор редуктора и проверка его прочности 7
2.7 Уточнение размеров барабана и проверка его прочности 8
2.8 Выбор муфты 9
2.9 Проверка электродвигателя на время разгона груза при пуске 9
2.10 Выбор тормоза, проверка времени торможения при опускании груза, проверка колодок тормоза на износостойкость и отсутствие перегрева, выбор электромагнита тормоза 11
2.11 Окончательная компоновка лебедки механизма подъема 14
2.12 Выбор концевого выключателя для ограничителя высоты подъема крюка и разработка схемы установки ограничителя 15
3 Разработка металлоконструкции и опор поворотного крана 16
3.1 Разработка расчетной схемы металлоконструкции крана 16
3.2 Подбор подшипников для опор крана и определение размеров цапф по подшипники. Подбор подшипников для отклоняющего блока 20
3.3 Определение продольных и поперечных усилий в элементах металлоконструкции крана (подкосе, растяжке,). 21
3.4 Проверочный расчет элементов металлоконструкции крана 24
4 Определение усилия для поворота крана 33
5 Конструирование опорной части крана и определение размеров фундаментных болтов 35
Список литературы 38
