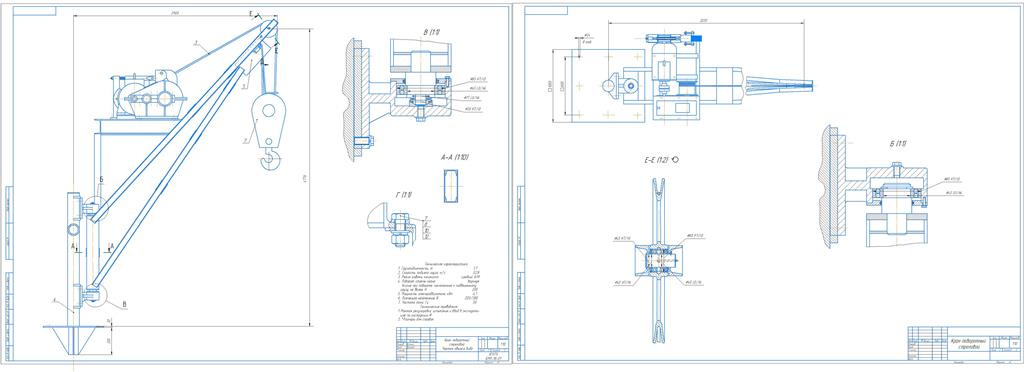

Кран поворотный консольный

Уфимский государственный нефтяной технический университет
Кафедра «Механика и конструирование машин»
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовой работе по ГПМ и М
На тему "Кран поворотный консольный"
Уфа 2019

Рассчитать и спроектировать кран консольный поворотный при следующих исходных данных:

Грузоподъемность Q, кг . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1700
Скорость подъема груза V, м / с . . . . . . . . . . . . . . . . . . . . . . . .0,28
Высота подъема крюка Н, м . . . . . . . . . . . . . . . . . . . . . . . . . . . .3,8
Вылет a, м . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2,9
Режим (группа режима) работы механизма подъема . . . . . . ..С

СОДЕРЖАНИЕ

1 Техническое задание…………………………………………………………..
2 Расчет и конструирование механизма подъема груза…………………….
2.1 Разработка схемы механизма подъема груза………………………….….
2.2 Выбор каната………………………………………………………………..
2.3 Выбор крюковой подвески………….……………………………………..
2.4 Выбор электродвигателя………………………………………………......
2.5 Определение основных размеров барабана, блоков……………………..
2.6 Выбор редуктора и проверка его прочности……………………………..
2.7 Уточнение размеров барабана и проверка его прочности………………
2.8 Выбор муфты……………………………………………………………...
2.9 Проверка электродвигателя на время разгона груза при пуске………..
2.10 Выбор тормоза, проверка времени торможения при опускании груза,
проверка колодок тормоза на износостойкость и отсутствие перегрева,
выбор электромагнита тормоза…………………………………………
2.11 Окончательная компоновка лебедки механизма………………………
2.12 Выбор концевого выключателя для ограничителя высоты подъема
крюка и разработка схемы установки ограничителя…………………
3 Разработка металлоконструкции и опор поворотного крана………….
3.1 Разработка расчетной схемы металлоконструкции крана……………...
3.2 Подбор подшипников для опор крана и определение размеров цапф
под подшипники. Подбор подшипников для отклоняющего блока…...
3.3 Определение продольных и поперечных усилий в элементах
металлоконструкции крана (в главном элементе стрелы, подкосе,
растяжке)………………………………………………………………….
3.4 Проверочный расчет элементов металлоконструкции крана………….
4 Определение усилия для поворота крана………………………………...
5 Конструирование опорной части крана и определение размеров
фундаментных болтов……………………………………………………….
Список использованных источников…………………………………...…...
