Кран консольный поворотный

Уфимский государственный нефтяной технический университет
Кафедра механики и конструирования машин
Курсовой проект по дисциплине "Грузоподъемные машины и механизмы"
На тему: "Кран консольный поворотный"
Уфа 2015

В данном проекте рассматривается кран консольный поворотный. Произведен расчет всех узлов механизма.

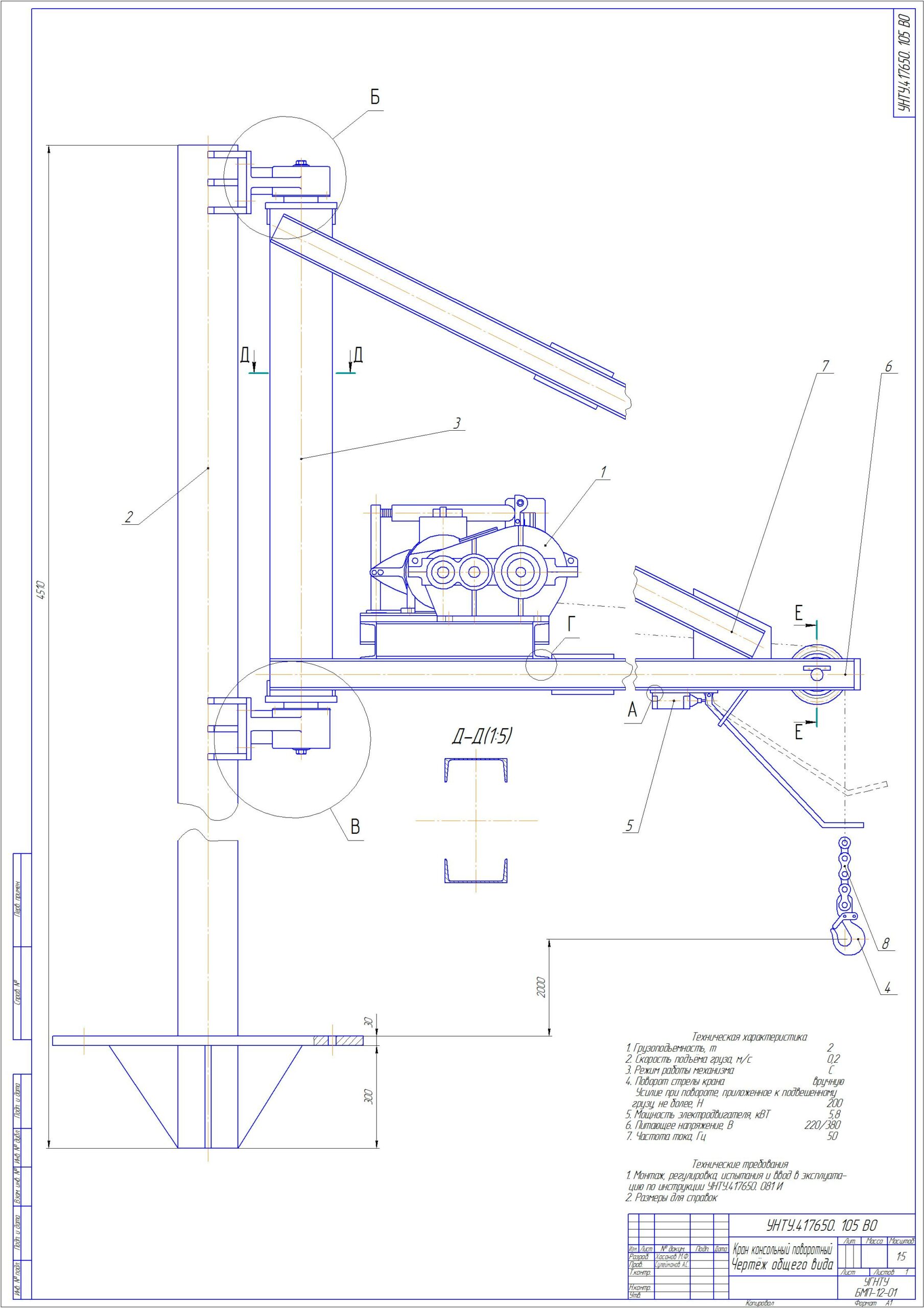

Графическая часть содержит вид сверху и спереди.
Курсовой проект содержит 2 листа формата А1 графической части, 30 страниц пояснительной записки, содержащей 11 рисунков и 7 источников.
Техническая характеристика:
Грузоподъёмность, кг - 2000
Скорость подъёма груза, м/с - 0,2
Высота подъема крюка, м - 2
Вылет, м - 2,8
Угол поворота крана, град - 120.

Состав: Кран консольный поворотный (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2
