Кран козловой (2т)

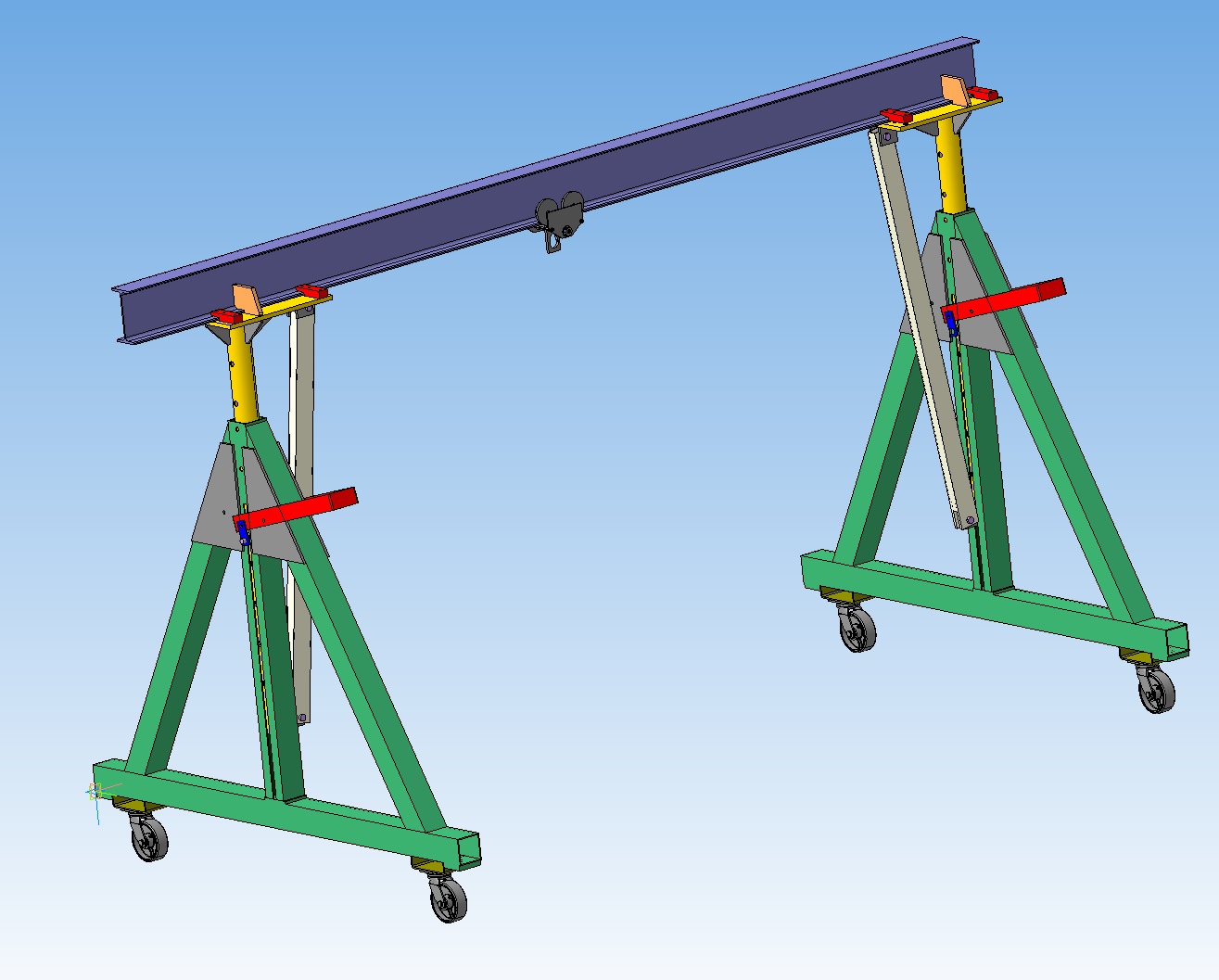

Кран козлового типа для перемещения грузов массой до 2т.
Высота несущей балки регулируемая в диапазоне от 2 до 3 метров.
Ширина габаритная 4 метра. Расстояние между транспортными тележками регулируется по ширине балки.
3D модель разрабатывалась на этапе проработки, стандартный крепеж отсутствует.
Кран изготовлен в металле, в процессе проработки и изготовления в конструкцию внесены изменения, касающиеся подъемной стойки и рычага подъема стойки.
Есть 2D чертежи.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
КК 3Д/
КК 3Д/КК ДЕТАЛИ 3Д/
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/Новая папка/
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/Новая папка/150 x 50 Cast & Urethane wheel.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/Новая папка/Bearing plate.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/Новая папка/Болт M12 x 90.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/Новая папка/Втулка.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/Новая папка/Гайка колпачковая M12.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/Новая папка/Корпус колеса.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/Новая папка/Опора колесная.a3d
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/Новая папка/Ось вращения.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/Новая папка/Подшипник 6203.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/Новая папка/Фланец.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/Новая папка/шарик 14.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Opora D150/Опора колесная D150/Новая папка/шарик 6.m3d
КК 3Д/КК ДЕТАЛИ 3Д/trole_cap1_67.m3d
КК 3Д/КК ДЕТАЛИ 3Д/~$кладка.m3~
КК 3Д/КК ДЕТАЛИ 3Д/~$косина.m3~
КК 3Д/КК ДЕТАЛИ 3Д/~$лка нижняя В СБОРЕ.a3~
КК 3Д/КК ДЕТАЛИ 3Д/~$лка нижняя.m3~
КК 3Д/КК ДЕТАЛИ 3Д/~$Рычаг.m3~
КК 3Д/КК ДЕТАЛИ 3Д/БАЛКА В СБОРЕ.a3d
КК 3Д/КК ДЕТАЛИ 3Д/Балка ДВУТАВР.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Балка нижняя В СБОРЕ.a3d
КК 3Д/КК ДЕТАЛИ 3Д/Балка нижняя.m3d
КК 3Д/КК ДЕТАЛИ 3Д/КРОНШТЕЙН.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Накладка.m3d
КК 3Д/КК ДЕТАЛИ 3Д/ПАЛЕЦ.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Плита нарост.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Плита.m3d
КК 3Д/КК ДЕТАЛИ 3Д/ПРИЖИМ.m3d
КК 3Д/КК ДЕТАЛИ 3Д/РЕБРО.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Рычаг.m3d
КК 3Д/КК ДЕТАЛИ 3Д/СЕРЬГА.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Скоба опоры.m3d
КК 3Д/КК ДЕТАЛИ 3Д/СТОЙКА/
КК 3Д/КК ДЕТАЛИ 3Д/Стойка.m3d
КК 3Д/КК ДЕТАЛИ 3Д/СТОЙКА/001 Проушина.m3d
КК 3Д/КК ДЕТАЛИ 3Д/СТОЙКА/003 Ребро.m3d
КК 3Д/КК ДЕТАЛИ 3Д/СТОЙКА/004 Плита.m3d
КК 3Д/КК ДЕТАЛИ 3Д/СТОЙКА/005 Ребро.m3d
КК 3Д/КК ДЕТАЛИ 3Д/СТОЙКА/006 Ограничитель.m3d
КК 3Д/КК ДЕТАЛИ 3Д/СТОЙКА/007 Петля.m3d
КК 3Д/КК ДЕТАЛИ 3Д/СТОЙКА/Палец.m3d
КК 3Д/КК ДЕТАЛИ 3Д/СТОЙКА/Т Стойка В СБОРЕ.a3d
КК 3Д/КК ДЕТАЛИ 3Д/СТОЙКА/Т СТОЙКА.m3d
КК 3Д/КК ДЕТАЛИ 3Д/СТОЙКА/Т Ухо.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Тележка РАМА.a3d
КК 3Д/КК ДЕТАЛИ 3Д/Укосина .m3d
КК 3Д/КК ДЕТАЛИ 3Д/Укосина 2.m3d
КК 3Д/КК ДЕТАЛИ 3Д/Укосина.m3d
КК 3Д/Кран КОЗЛОВОЙ.a3d
