Кран козловой одноконсольный

Сибирский государственный университет путей сообщения
Кафедра подъемно-транспортные, путевые, строительные и дорожные машины
Курсовой проект по дисциплине "Грузоподъемные машины и оборудование"
На тему: "Кран козловой одноконсольный"
Новосибирск 2019

Исходные данные: грузоподъемность Q=32т; Режим работы 5М; вылет консоли 8м; пролет 25м; высота подъема груза 10м; скорость подъема V=0,125 м/с.

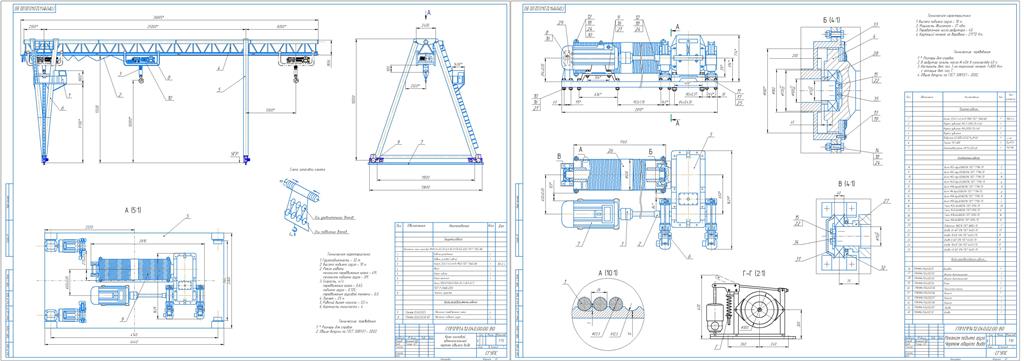

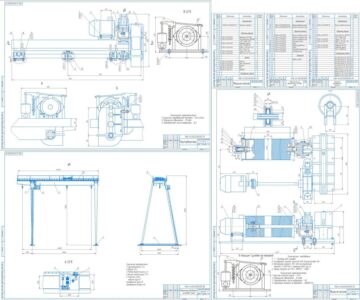

Графическая часть содержит чертеж общего вида механизма подъема груза и чертеж общего вида крана.

Содержание
1 НАЗНАЧЕНИЕ, УСТРОЙСТВО КРАНА. ОПИСАНИЕ ВЫПОЛНЯЕМЫХ РАБОТ 4
2 ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ 5
3 РАСЧЕТ МЕХАНИЗМА ПОДЪЕМА ГРУЗА 7
3.1 Выбор полиспаста и типа крюковой подвески 7
3.2 Расчет и выбор каната 7
3.3 Расчет блоков крюковой подвески 8
3.3 Подбор крюка. Эскизная компоновка подвески 9
3.5 Расчет барабана 15
3.6 Определение потребной мощности. Выбор двигателя. 16
3.7 Кинематический расчет механизма 17
3.8 Подбор соединительных муфт 19
3.9 Выбор тормоза 19
3.10 Прочностной расчет барабана 21
3.10 Проверка двигателя на надежность пуска 24
4 РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ КРАНА 26
4.1 Определение основных размеров. Выбор ходовых колёс. 26
4.2 Определение сопротивлений передвижению 27
4.3 Определение потребной мощности. Выбор двигателя 28
4.4 Кинематический расчет механизма 29
4.5 Подбор соединительных муфт 30
4.6 Определение запаса сцепления 31
4.7 Выбор тормоза 32
5 МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ МАШИНЫ 33
Заключение 35
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 36

Состав: Кран козловой одноконсольный (ВО), механизм подъема груза (ВО), ПЗ Язык документа

Софт: КОМПАС-3D 17

Сайт: www

Файлы:
Головин ПЗ.docx
Кран козловой одноконсольный.cdw
Лебедка грузовая.cdw
