РОССИЙСКИЙ УНИВЕРСИТЕТ ТРАНСПОРТА
Кафедра «Наземные транспортно-технологические средства»
Курсовой проект по дисциплине: «Грузоподъёмные машины и оборудование»

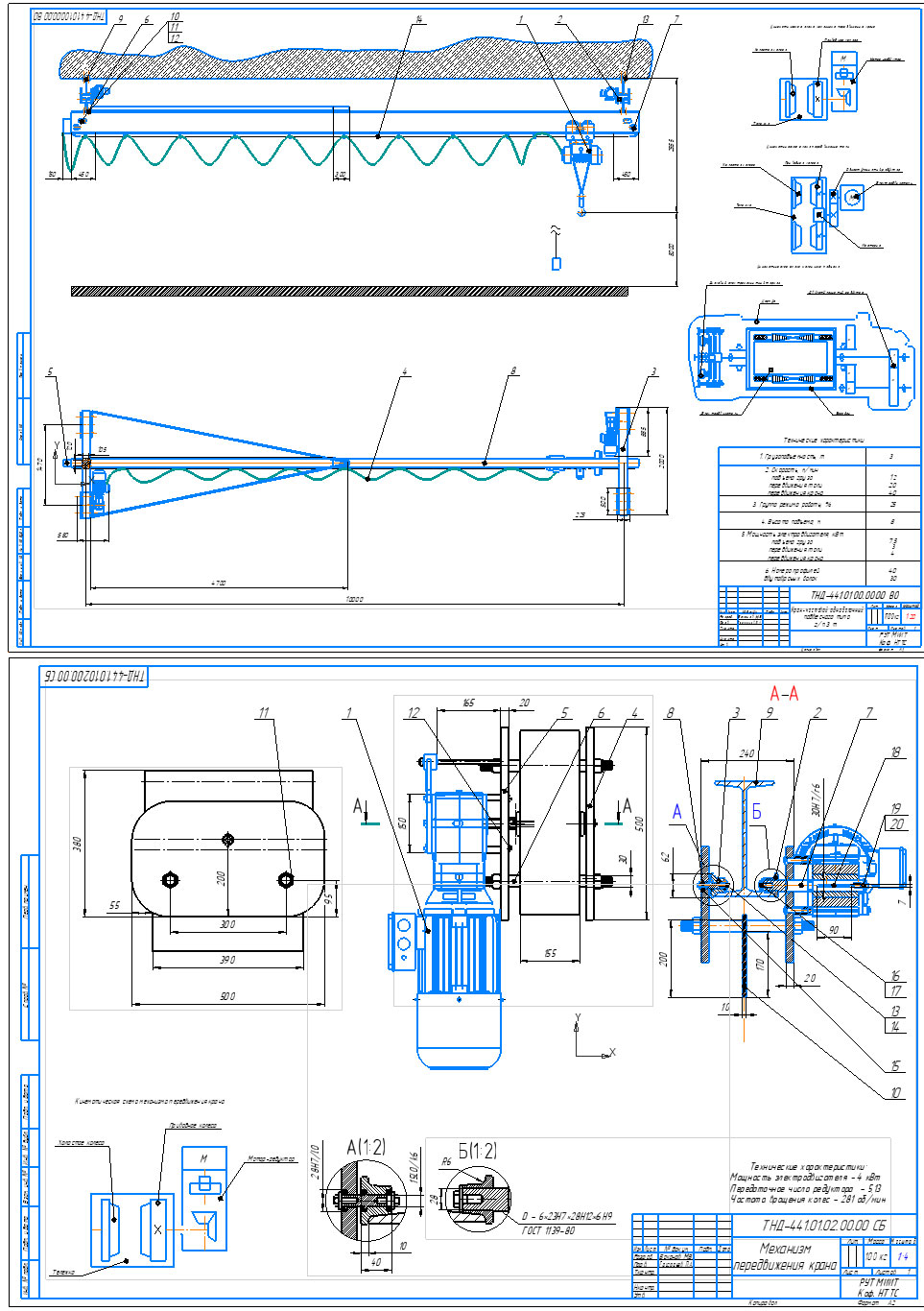

на тему: «Проектирование подвесной кран балки с электроталью»
Москва 2022
Грузоподъемность - 3 тонны
Пролет - 10 м
Скорость подъема груза - 12м/мин
Скорость передвижения балки - 40 м/мин
Скорость передвижения электротали - 20 м/мин
Высота подъема груза - 8 м
Относительная продолжительность включения ПВ - 25 %
Содержание
Введение 4
1 Обзор существующих конструкций 5
1.1 Виды оборудования 6
1.1.1 Подвесные кран-балки 7
1.1.2 Опорные кран-балки 8
1.2 Типы приводов 10
1.3 Металлические узлы крана 11
1.4 Необходимые условия для установки крана 12
2 Исходные данные 14
2.1 Уточнение начальных условий 14
3 Расчет механизма подъема груза 16
3.1 Выбор полиспаста 16
3.2 Определение КПД полиспаста 17
3.3 Максимальное усилие в канате механизма подъёма 18
3.4 Разрывное усилие и подбираем тип каната 18
3.5 Определение параметров барабана 19
3.6 Определение мощности на подъём груза номинальной массы при установившемся движении механизма, выбор двигателя 21
3.9 Проверка электродвигателя по времени разгона 23
3.7 Расчет зубчатых передач 23
3.8 Расчет тормозного момента. Выбор тормоза 30
4 Расчёт механизма передвижения электрической тали 33
4.1 Выбор кинематической схемы, размеры ходовых колес и типа ходового пути 33
4.2 Выбор двутавра и его размеров 34
4.3 Определение сопротивления передвижению электрической тали 36
4.4 Расчёт мощности и подбор электродвигателя 37
4.5 Расчет зубчатых передач 38
4.6 Проверка электродвигателя по времени разгона 43
5 Расчёт механизма передвижения главной балки крана 44
5.1 Выбор кинематической схемы, размеров ходовых колес и типа ходового пути 44
5.2 Подбор двутавра для передвижения кран-балки 45
5.3 Определение сопротивления передвижению кран-балки 49
5.4 Подбор мотор-редуктора 50
6 Прочностной анализ пролетной балки 53
6.1 Основные сведения о модели 53
6.2 Информация о материале 53
6.3 Информация о нагрузках 54
6.4 Информация о закреплениях 55
6.5 Конечно-элементная сетка 55
6.6 Результаты статического расчета 55
6.7 Вывод 60
