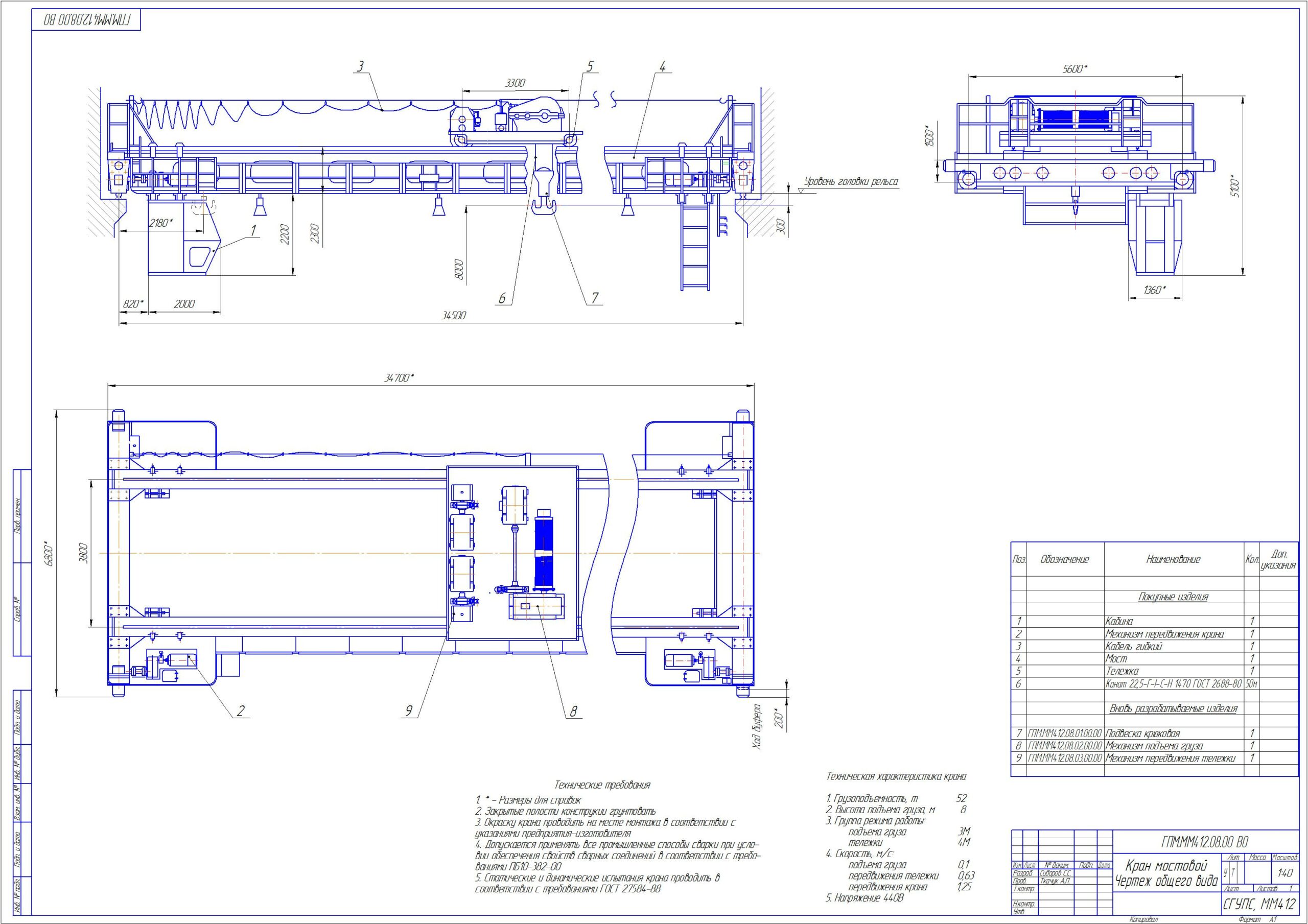

Кран мостовой г/п 50т

Сибирский государственный университет путей сообщения
Кафедра подъемно-транспортные, путевые, строительные и дорожные машины
Дисциплина грузоподъемные машины
Тема курсового проекта Кран мостовой
Новосибирск 2016г.

Исходные данные: пролет крана 34.5м; высота подъема 8м; грузоподъемность 50т; ток постоянный, напряжение 440В, груз днинномерный.

Техническая характеристика крана
1. Грузоподъемность, т 52
2. Высота подъема груза, м 8
3. Группа режима работы:
подъема груза 3М
тележки 4М
4. Скорость, м/с:
подъема груза 0,1
передвижения тележки 0,63
передвижения крана 1,25
5. Напряжение 440В

В данном курсовом проекте рассмотрен мостовой кран, предназначенный для подъема и переноса длинномерных грузов. Произведен расчет основных параметров крана, а также механизмов подъема груза и перемещения крана, выбраны составляющие элементы.

Содержание:
1. Назначение машины, краткое описание ее устройства и работ. Описание управления машиной и устройств безопасности
2. Определение основных параметров машины и рабочего оборудования
3. Расчет механизма подъема груза
4. Расчет заданных сборочных единиц
5. Меры безопасности при работе машины
6. Выводы по проекту
Список использованных источников

Состав: Механизм подъема груза (ВО), Кран мостовой (ВО), ПЗ, Спецификации Язык документа

Софт: КОМПАС-3D 15 SP2

Сайт: www

Файлы:
Механизм подъема.cdw
ГПМ_Sidorov.docx
Кран мостовой.cdw
