Кран мостовой Q=50т

Череповецкий государственный университет, Кафедра ПТМ 2011г

Содержание:
1. Техническое задание 3
Реферат 4
2. Расчет механизма подъема 7
2.1. Выбор типа подвески 8
2.2. Определение максимального усилия в канате и его выбор 9
2.3. Выбор крюка 10
2.4. Расчет упорного подшипника крюка 11
2.5. Расчет гайки крюка 11
2.6. Расчет элементов подвески 12
2.7. Расчет блоков подвески 13
2.8. Расчет барабана 14
2.9. Расчет узла крепления каната 15
2.10. Расчет вала барабана 16
2.11. Расчет подшипников оси барабана 17
2.12. Выбор электродвигателя 18
2.13. Выбор редуктора 19
2.14. Расчет узла соединения редуктора с барабаном 20
2.15. Расчет и выбор тормоза 21
2.16. Расчет и выбор муфт 22
2.17. Проверка двигателя по времени пуска при подъеме груза 23
2.18. Время торможения механизма подъема при подъеме груза 24
2.19. Компоновка механизма подъема 25
3. Механизм передвижения тележки 26
3.1. Выбор колес и подтележечных рельсов 26
3.2. Определение сопротивления передвижению тележки 27
3.3. Выбор электродвигателя 28
3.4. Выбор редуктора 29
3.5. Проверка механизма на отсутствие буксования 30
3.6. Расчет и выбор тормоза 31
3.7. Выбор муфт 32
3.8. Расчет тормозного пути тележки 32
3.9. Компоновка механизма передвижения тележки 33
4. Механизм передвижения крана 33
4.1. Выбор колес и подтележечных рельсов 33
4.2. Определение сопротивления передвижению крана 34
4.3. Выбор электродвигателя 35
4.4. Выбор редуктора 36
4.5. Проверка механизма на отсутствие буксования 36
4.6. Расчет и выбор тормоза для механизма передвижения крана 37
4.7. Выбор муфт 37
4.8. Расчет тормозного пути крана 38
5. Расчет металлоконструкций 40
5.1. Общие положения 41
5.2. Выбор основных размеров 42
5.3. Расчетные нагрузки продольной балки 43
Вывод 46
Литература 47

Техническое задание:
Рассчитать мостовой двухбалочный кран с данными параметрами:
Грузоподъемность Q=50 т;
Пролет 20 м;
Высота подъема 35 м;
Скорость подъема 18 м/мин=0,3м/с;
Скорость передвижения тележки 40 м/мин=0,67м/с;
Скорость передвижения крана 20 м/мин=0,33м/с;
Режим работы тяжелый.

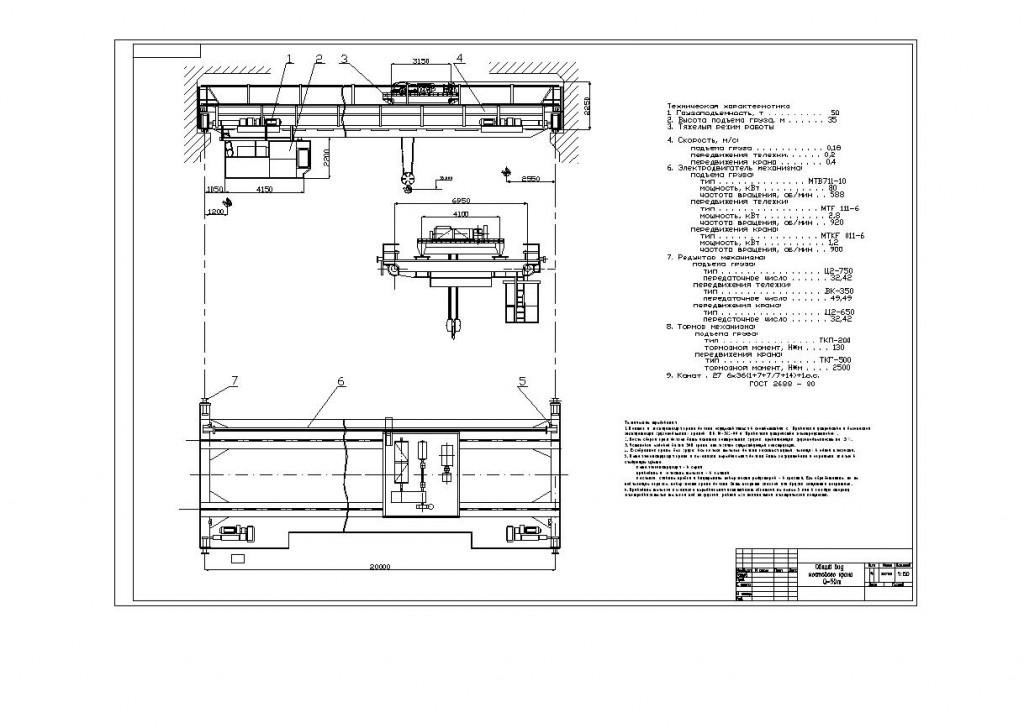

Курсовая работа на тему "Кран электрический мостовой Q-50т." В записке приведен расчет механизма подъема, механизмов передвижения тележки и крана. Графическая часть состоит из 4 чертежей: Общий вид крана, механизм передвижения крана, механизм подъема, крюковая подвеска четырехблочная.
