Конкурс асов 3D-моделирования

Кран мостовой

Сибирский государственный университет путей сообщения
Кафедра: подъемно-транспортные, путевые, строительные и дорожные машины
Курсовой проект по дисциплине "грузоподъемные машины и оборудование"
На тему: "Кран мостовой"
Новосибирск 2018

Исходные данные: Q=32т; H=12м; Vг=0,1 м/с; Vкр=1,5м/с; режим работ лебедки 4М; работа с длинномерными грузами.

Содержание
1 НАЗНАЧЕНИЕ, УСТРОЙСТВО КРАНА. ОПИСАНИЕ ВЫПОЛНЯЕМЫХ РАБОТ 4
2 ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ 5
3 РАСЧЕТ МЕХАНИЗМА ПОДЪЕМА ГРУЗА 7
3.1 Выбор полиспаста и типа крюковой подвески 7
3.2 Расчет и выбор каната 8
3.3 Расчет блоков крюковой подвески 9
3.3 Подбор крюка. Эскизная компоновка подвески 10
3.5 Расчет барабана 15
3.6 Определение потребной мощности. Выбор двигателя. 17
3.7 Кинематический расчет механизма 17
3.8 Выбор тормоза 19
3.9 Подбор соединительных муфт 20
3.10 Прочностной расчет барабана 20
3.10 Проверка двигателя на надежность пуска 24
4 РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ КРАНА 26
4.1 Определение основных размеров. Выбор ходовых колёс. 26
4.2 Определение сопротивлений передвижению 28
4.3 Определение потребной мощности. Выбор двигателя 28
4.4 Кинематический расчет механизма 29
4.5 Определение запаса сцепления 30
4.6 Выбор тормоза 31
4.6 Подбор соединительных муфт 32
5 МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ МАШИНЫ 33
Заключение 35
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 36

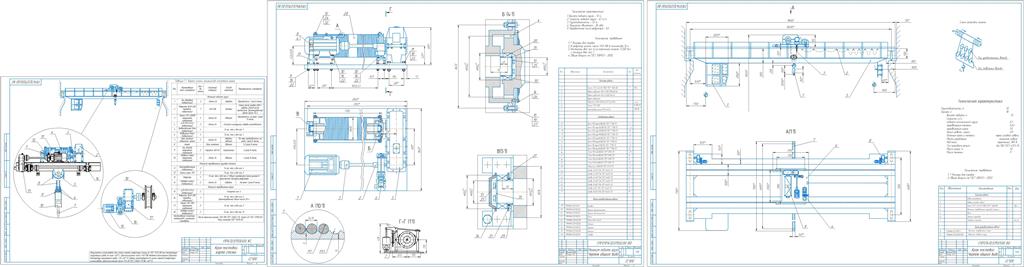

Состав: Кран мостовой (ВО); Механизм подъема груза (ВО); Карта смазки; ПЗ Язык документа

Софт: КОМПАС-3D 17

Сайт: www

Файлы:
ПЗ.docx
Карта смазки.cdw
Механизм подъема.cdw
Мостовой.cdw
