Проектирование тележки мостового электрического крана

Уральский Федеральный Университет имени первого Президента России Б.Н. Ельцина
Кафедра "Подъемно-транспортные машины и роботы"
Курсовой проект по дисциплине "Грузоподъемные машины"
На тему: "Проектирование тележки мостового электрического крана"
Екатеринбург, 2016

Исходные данные: грузоподъемность Q=32т, высота подъема H=12м, скорость подъема Vп=12м/мин, скорость передвижения тележки Vтел=39м/мин.
В данной курсовой работе изложен порядок проектирования механизмов мостовых кранов общего назначения, приведены способы определения нагрузок, рассмотрены проектные и проверочные расчеты сборочных единиц механизмов.

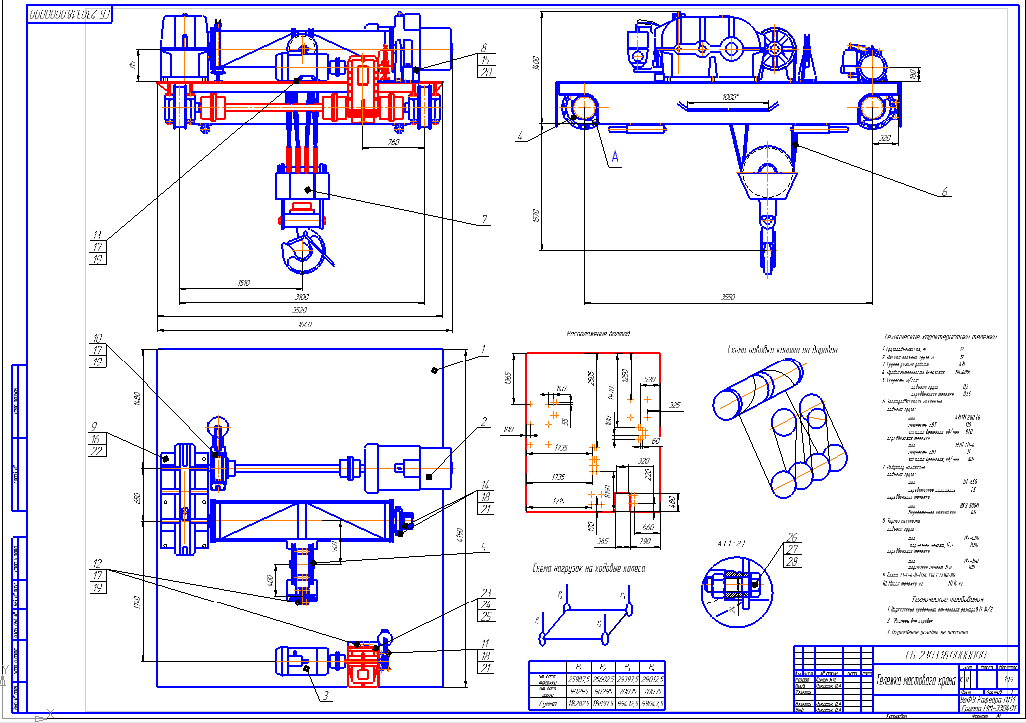

Графическая часть содержит 3 чертежа: приводного колеса, лебедки механизма подъема и чертеж тележки.
