Кран мостовой

Сибирский государственный университет путей сообщения
Кафедра "Подъемно-транспортные, путевые, строительные и дорожные машины"
Курсовой проект по дисциплине "Грузоподъемные машины и оборудование"
На тему "Кран мостовой"
Новосибирск 2019

Исходные данные: полезная грузоподъемность 32т; пролет 22,5м; опасные грузы; режим работы груза 6м; режим работы грузовой тележки 4М; скорость подъема груза 0,125 м/с; скорость передвижения тележки 0,8 м/с; электропривод постоянного тока 440В; уклон пути 0,002; ветровая нагрузка 125Па.
Рассчитать: механизм подъема груза; механизм передвижения грузовой тележки.

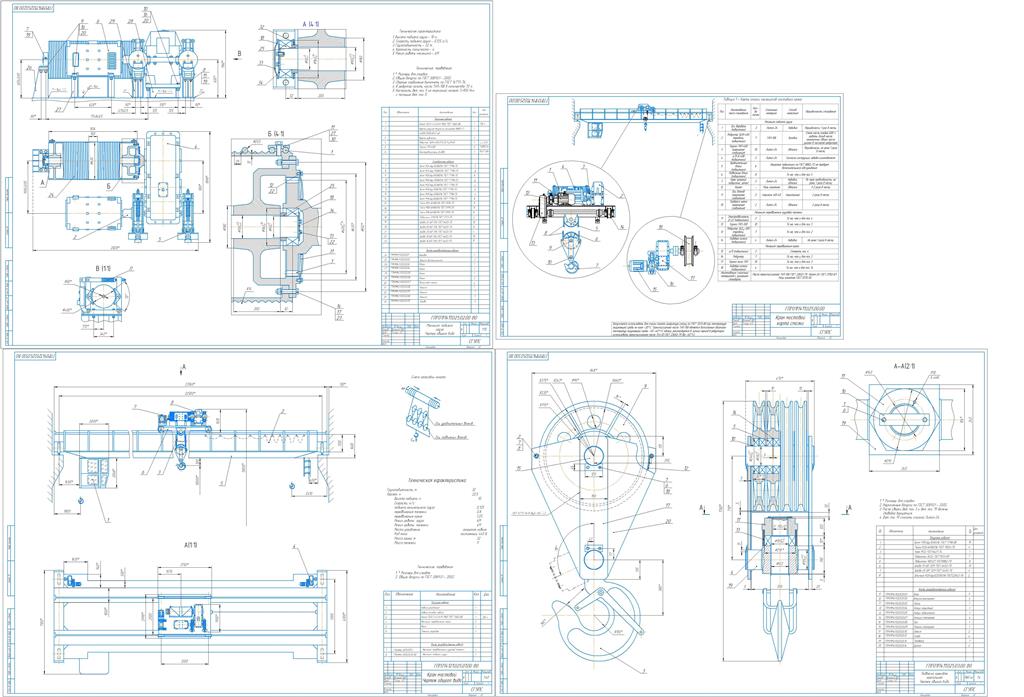

Графическая часть содержит общий вид крана, общий вид механизма подъема груза, общий вид крюковой подвески; карту смазки

Содержание
1 НАЗНАЧЕНИЕ, УСТРОЙСТВО КРАНА. ОПИСАНИЕ ВЫПОЛНЯЕМЫХ РАБОТ 4
2 ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ 5
3 РАСЧЕТ МЕХАНИЗМА ПОДЪЕМА ГРУЗА 7
3.1 Выбор полиспаста и типа крюковой подвески 7
3.2 Расчет и выбор каната 7
3.3 Расчет блоков крюковой подвески 8
3.3 Подбор крюка. Эскизная компоновка подвески 10
3.5 Расчет барабана 15
3.6 Определение потребной мощности. Выбор двигателя. 16
3.7 Кинематический расчет механизма 16
3.8 Выбор тормоза 18
3.9 Подбор соединительных муфт 18
3.10 Прочностной расчет барабана 19
3.10 Проверка двигателя на надежность пуска 22
3.11 Определение полной требуемой длины каната 23
4 РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ ГРУЗОВОЙ ТЕЛЕЖКИ 24
4.1 Определение основных размеров. Выбор ходовых колёс. 24
4.2 Определение сопротивлений передвижению 25
4.3 Определение потребной мощности. Выбор двигателя 25
4.4 Кинематический расчет механизма 26
4.5 Определение запаса сцепления 27
4.6 Выбор тормоза 28
4.7 Подбор соединительных муфт 29
5 МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ МАШИНЫ 30
Заключение 32
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 33

Состав: Кран мостовой (ВО); Механизм подъема груза (ВО); Крюковая подвеска нормальная (ВО); Карта смазки; ПЗ Язык документа

Софт: КОМПАС-3D 17

Файлы:
Жемейцев ПЗ.docx
Карта.cdw
Механизм подъема груза.cdw
Мостовой кран.cdw
Подвеска крюковая нормальная.cdw
