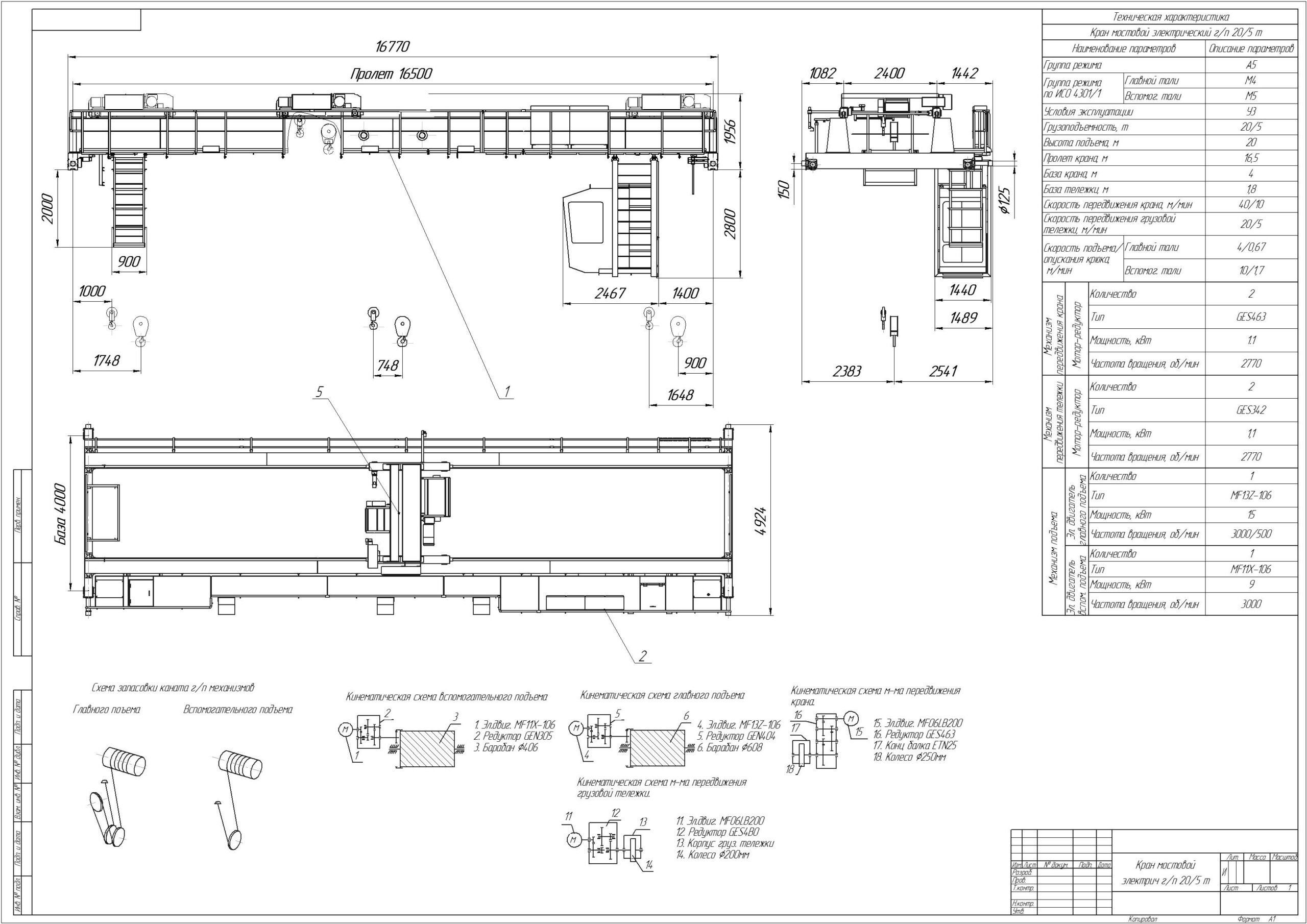

Кран мостовой электрический грузоподъемностью 20/5т

Кран предназначен для подъема и перемещения грузов производственного назначения на открытых перегрузочных площадках в пределах ветрового района по ГОСТ 1451-77 с температурой окружающей среды от плюс 40 до минус 20°С.
Грузоподъемность - 20/5 т
Группа режима работы А5
Высота подъема - 20 м
Пролет - 16,5 м
Скорость главного подъема - 4 м/мин
Скорость вспомогательного механизма - 10 м/мин
Скорость передвижения крана - 40 м/мин
Скорость передвижения тележки - 20,0 м/мин
Конструктивная масса - 28,5 т
Грузозахватный орган Крюки
Тип подкранового рельса КР100 ГОСТ 4121-96

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D V14

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Кран мостовой электрический грузоподъемностью 20/5т

Кран мостовой 20-5т Спецификация.spw
Кран гп 20-5 т, 16,5 м.cdw
