Кран мостовой г/п 5т режим М4

МГТУ им. Н.Э. Баумана
Кафедра " Детали машин и подъёмно-транспортное оборудование "
Курсовой проект по дисциплине: "Специальные грузоподъемные машины"
На тему: " Мостовой кран грузоподъемностью 5т."
Москва 2019

В данном курсовом проекте представлена конструкция основных элементов крана мостового, грузоподъемностью 5 т, произведен расчёт его основных параметров. Мостовые краны применяют для обслуживания открытых и закрытых складов, погрузочных площадок, монтажа сборных строительных сооружений и оборудования, промышленных предприятии, обслуживания гидротехнических сооружений, перегрузки крупнотоннажных контейнеров и длинномерных грузов. Мостовые краны выполняют преимущественно крюковыми или со специальными захватами.В зависимости от типа моста, краны делятся на одно- и двухбалочные. Грузовые тележки бывают самоходными или с канатным приводом. Грузовые тележки двухбалочных кранов могут иметь поворотную стрелу.
Для механизмов передвижения мостовых кранов предусматривают раздельные приводы. Приводными выполняют не менее половины всех ходовых колёс.
Задачей данного курсового проекта является разработка и расчет крана мостового опорного двухбалочного. Разработка включает в себя расчет основных параметров составных частей и механизмов крана, а именно:
- механизма подъема груза
- механизма передвижения крана
В данном проекте представлено описание конструкции крана мостового опорного двухбалочного и его работы. Разработаны мероприятия по охране труда при эксплуатации данного крана.

Техническая характеристика:
Грузоподъемность, т 5
Пролет, м 16
Высота подъема груза, м 5
Скорость подъема груза, м/с 1
Скорость передвижения тележки, м/с 0,5
Скорость передвижения крана, м/с 1
Группа режима работы механизмов
- подъема груза М6
- передвижения тележки М6

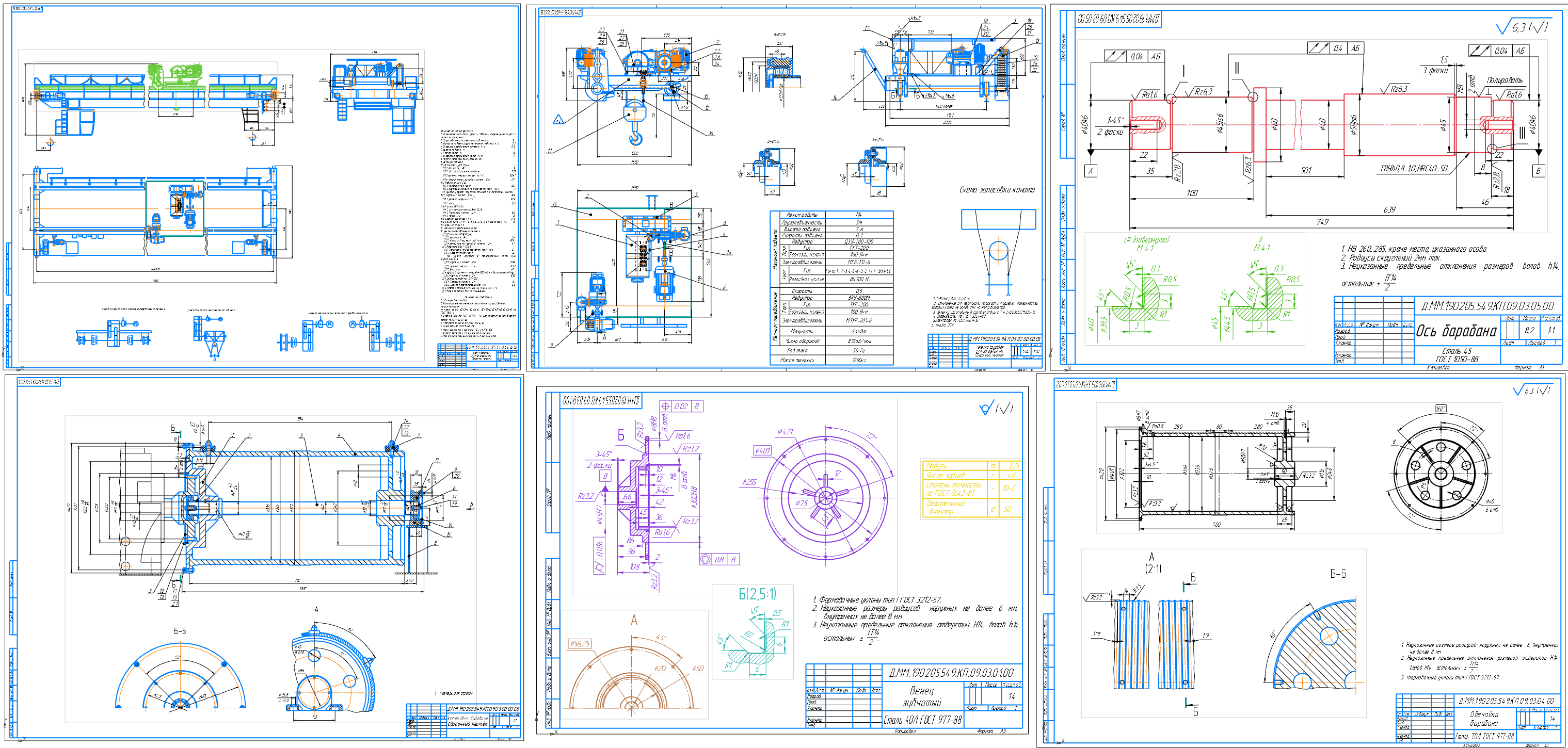

Состав: Сборочный чертеж крана(СБ),Сборочный чертеж барабана(СБ), Сборочный чертеж тележки(СБ),Спецификация, Деталировка (вала, обечайки, венец), ПЗ Язык документа

Софт: КОМПАС-3D 18.1

Файлы:
Венец зубчатый!.cdw
Компоновка барабана1.cdw
Компоновка тележки В квадр. вставлять.frw
Компоновка тележки....cdw
КРАН.cdw
Мостовой кран грузопод 5т Записка...docx
Обечайка Барабана...cdw
ОСЬ барабана!!.cdw
Спецификация крана 5т..spw
Спецификация тележки...spw
Спецификация Установка барабана.spw
