Кран на колонне г/п 5т

Белорусско-Российский Университет.
Кафедра Подъемно транспортные строительные дорожные машины и оборудование.
Курсовой проект по дисциплине "Подъемно транспортные машины"
на тему: "Кран на колонне с электроталью".
Могилев 2013

Целью данного курсового проекта было проектирование крана на колоненне работающего в группе режимов А4, с заданными параметрами : грузоподъемность 5т, высотой подъема 17 м и с вылетом стрелы 14 м, также были заданы скорости поднимания груза, передвижение тали и частоты вращения крана.
Данный курсовой проект состоит из чертежа общего вида, мех-ма подъема, мех-ма поворота и колодочного тормоза.

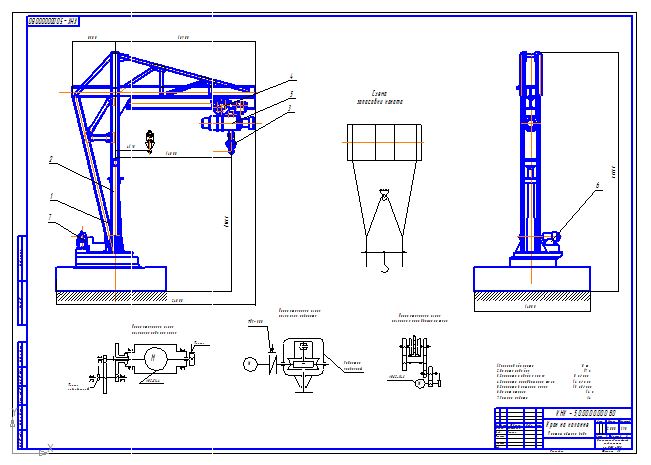

Состав: Общий вид (ВО) Механизм подъема (СБ) Механизм поворота(СБ) Тормоз(СБ), Спецификации, Записка. Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Просмотр файлов
птм\Spetsifikatsia_OV.doc
птм\записка\soderzhanie .doc
птм\записка\Titulniki.doc
птм\записка\Введение.docx
птм\записка\записка мышленок.doc
птм\записка\о курсовом.docx
птм\записка\содержание.docx
птм\мех-поворота.cdw
птм\механизм подъема.cdw
птм\общий вид .cdw
птм\специф электроталь.doc
птм\спецификация механизм поворота.doc
птм\спецификация тормоз.docx
птм\тормоз ТКГ-300.cdw
птм\записка
птм
