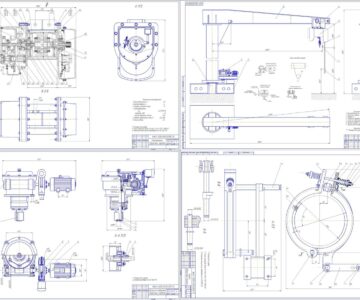

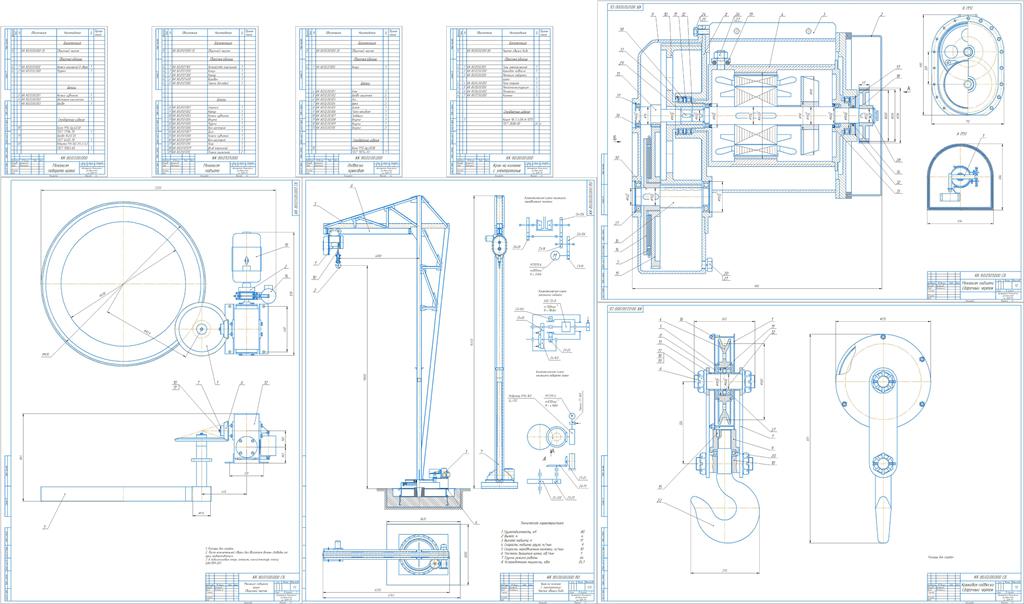

Кран на колонне с электроталью г/п 80кН

Белорусско-Российский университет, кафедра СДПТМиО, Курсовой проект на тему:Кран на колонне", 2014, Могилев

Кран на колонне г/п 80кН, высота подьема-11м, пролет-4м, скорость подьема-9м/мин

Содержание
Введение………………………………………………………………………….…3
1. Расчет механизма подъема……………………………………………………...4
1.1 Выбор полиспаста, расчет диаметров каната, барабана, блоков……………4
1.2 Выбор электродвигателя……………………………………………………….6
1.3 Расчет второй ступени редуктора……………………………………………...7
1.4 Расчет валов…………………………………………………………………....10
1.5 Выбор тормоза………………………………………………………………....10
1.6 Расчет крепления каната к барабану………………………………………....12
1.7 Выбор крюка…………………………………………………………………...13
1.8 Выбор упорного подшипника…………………………………………….......13
1.9 Расчет траверсы крюкой подвески…………………………………………...14
1.10 Выбор подшипников блоков…………………………………………….......15
2. Расчет механизма передвижения тельфера…………………………………...16
2.1 Выбор ходовых колес…………………………………………………………16
2.2 Определение сопротивления передвижению тельфера………………..........16
2.3 Выбор двигателя………………………………………………………………17
2.4 Расчет зубчатого редуктора………………………………………………......17
2.4.1 Расчет первой ступени редуктора……………………………………….....18
2.4.2 Расчет второй ступени………………………………………………………19
2.5 Определение коэффициент запаса сцепления ходовых колес с двутавром.20
3. Расчет механизма поворота крана…….……………………………………….24
3.1 Определение реакций опор...…………………………………………………24
3.2 Определение моментов сопротивления повороту …………………..……...25
3.3 Выбор двигателя и составление кинематической схемы привода..………..27
3.4 Проверка выбранного двигателя по условиям нагрева..……………………29
3.5 Выбор тормоза………………………………………………………………...31
3.6 Расчет открытой конической передачи……………………………………...32
3.6.1 Выбор материалов и расчет допускаемых напряжений………………….32
3.6.2 Расчет и определение геометрических параметров передачи…………....33
3.7 Расчет открытой цилиндрической зубчатой передачи……………………..34
3.7.1 Расчет и определение геометрических параметров передачи……………34
4. Расчет металлоконструкции крана……………………………………………36
5. Техника безопасности……………………………………..…………………...38
6. Смазка узлов крана……………………………………………………………..39
Список использованных источников…………………………………………….40
