Кран поворотный с внешними опорами

Прокопьевский электромашиностроительный техникум, Прокопьевск 2019

Исходные данные: Поворотный кран с асинхронным двигателем марки 4А100L6, мощностью 2,2 кВт, с частотой вращения вала 1000 об/мин

В данной работе рассматривается краткая характеристика и описание основных узлов установки или механизма, описание режимов и циклов работы отдельных механизмов отдельных механизмов, анализ недостатков существующей системы управления. На основе исследованных данных предлагается замена основного электродвигателя, путем его расчета, а также внесение изменений в схему управления.

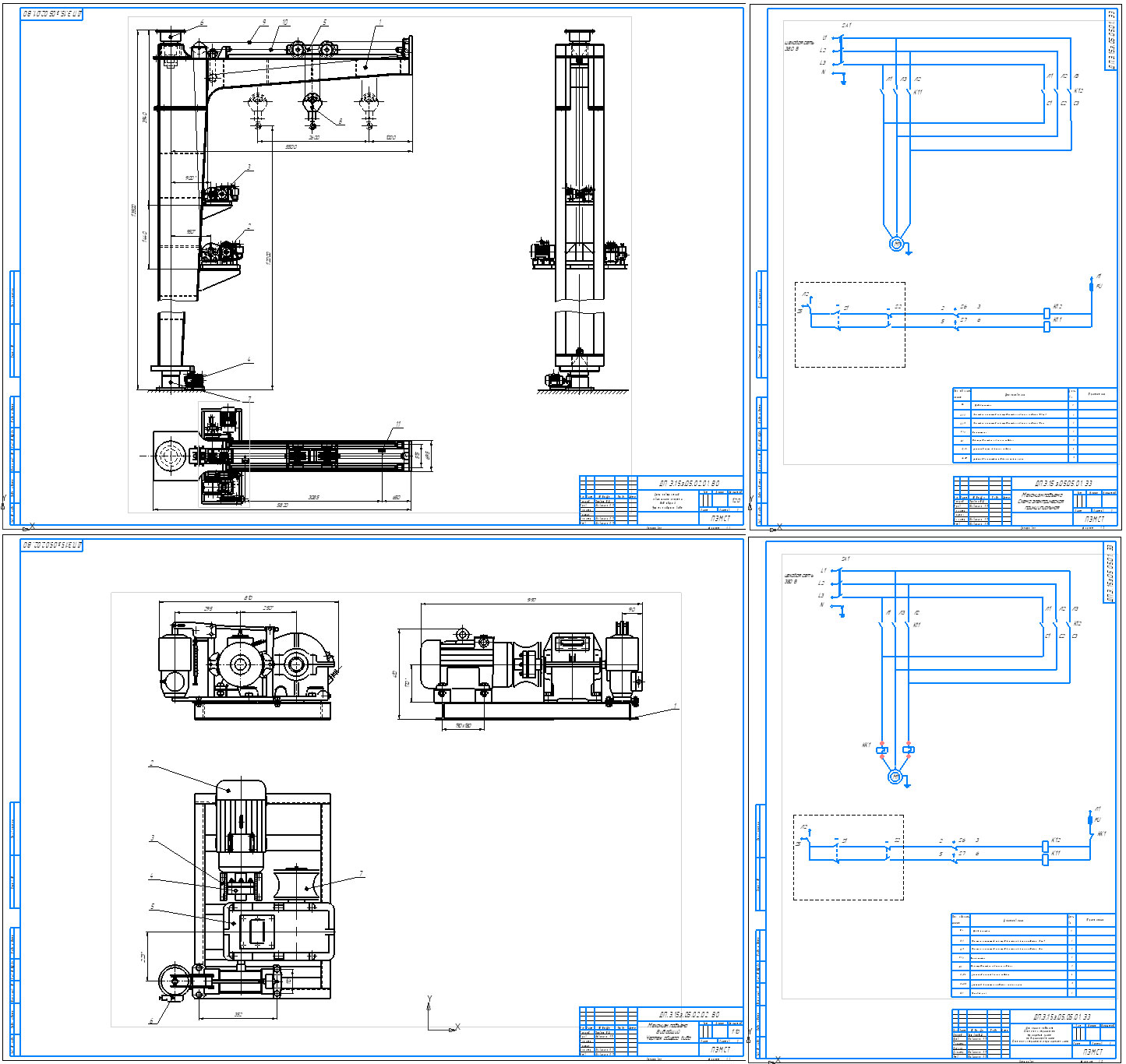

Графическая часть содержит общий вид поворотного крана, механизм подъема, схему электрическую принципиальную до модернизации, схему электрическую принципиальную после модернизации, 2 листа спецификации. Запрещается поднимать груз, масса которого превышает 10000кг;

Содержание
Введение 7
1 Расчётно-технический раздел 8
1.1 Краткая характеристика и описание основных узлов установки или механизма 8
1.2 Описание режимов и циклов работы отдельных механизмов 10
1.3 Анализ недостатков существующей системы управления 10
1.4 Требования к электроприводу (электрооборудованию и автоматике) 11
1.5 Выбор системы электропривода, методов регулирования скорости и торможения 12
1.6 Внесение изменений в схему управления 13
1.7 Расчёт или проверка мощности электродвигателей и их выбор 14
1.8 Выбор аппаратов защиты и автоматики, плавких вставок и нагревателей тепловых реле, и автоматов 14
1.9 Выбор проводов и питающих кабелей 15
1.10 Принцип работы схемы управления 15
2 Организационно-технологический раздел 18
2.1 Ревизия пускорегулирующей аппаратуры 18
2.2 Организация монтажа электрооборудования 18
2.2.1 Монтаж пускорегулирующей аппаратуры 18
2.2.2 Монтаж питающих линий 19
2.2.3 Монтаж заземляющего устройства 19
2.2.4 Наладка асинхронных двигателей 20
2.2.5 Эксплуатация электрооборудования 21
3 Экономический раздел 24
3.1 Расчёт ремонтного цикла межремонтного и межосмотрового периодов 24
3.2 Структура ремонтного цикла 25
3.3 Калькуляции осмотра и всех видов ремонтов конкретного типа оборудования 27
4 Охрана труда 30
4.1 Мероприятия по технике безопасности при монтаже (или эксплуатации) электрооборудования 30
4.2 Составление ведомости специального инвентаря и принадлежностей по технике безопасности при монтаже (эксплуатации) электрооборудования 31
4.3 Противопожарные мероприятия 31
Список литературы 32
