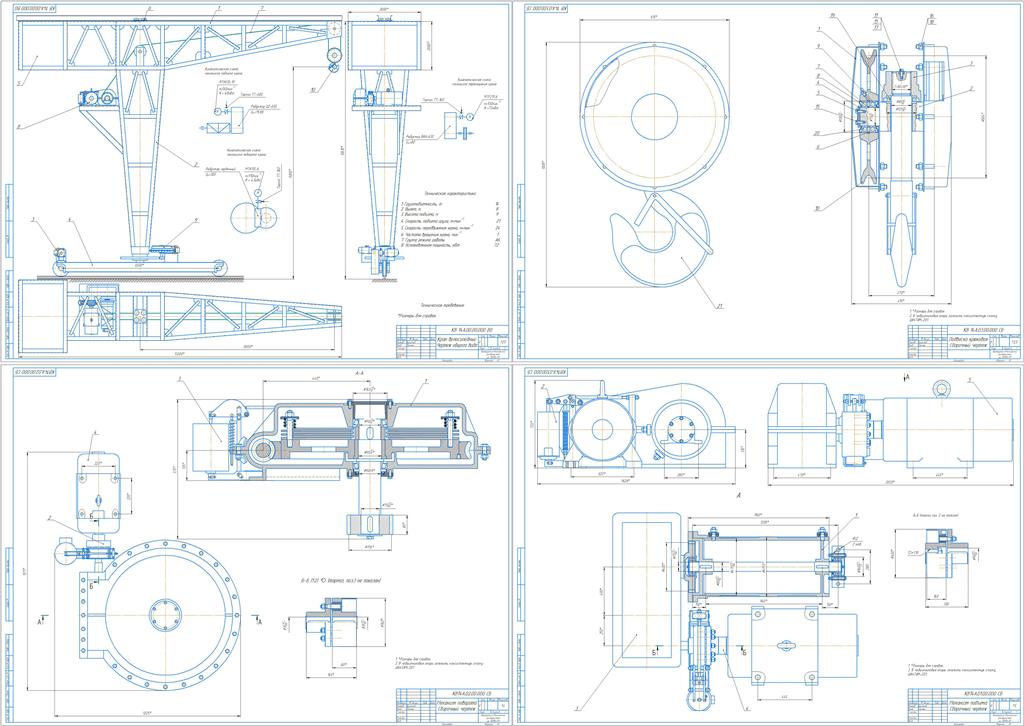

Кран велосипедный г/п 140кН

Бру, кафедра-СДПТМиО, Курсовой проект по теме:"Кран велосипедный", Могилев, 2014

Кран велосипедный:г/п 140кН, скорость подьема груза 21 м/мин, высота подьема груза 9м, группа режима работы А6.

Содержание:

Введение…………………………………………………………………………. 4
1 Расчет механизма подъема груза……………………………………… 5
1.1 Выбор полиспаста, расчет каната……………………………………... 5
1.2 Расчет размеров барабана и блоков…………………………………… 6
1.3 Расчет толщины стенки барабана……………………………………... 7
1.4 Выбор электродвигателя и редуктора………………………………… 9
1.5 Выбор тормоза………………………………………………………….. 11
1.6 Проверка двигателя на пусковые перегрузки………………………… 11
1.7 Выбор крюка……………………………………………………………….. 13
1.8 Выбор подшипника крюка………………………………………………. 13
1.9 Расчет траверсы крюковой подвески………………………………….. 13
1.10 Выбор подшипников блоков…………………………………………… 15
1.11 Расчет крепления каната к барабану………………………………….. 15
1.12 Расчет оси барабана……………………………………………………… 17
1.13 Выбор подшипников оси барабана……………………………………. 18
2 Расчет механизма вращения велосипедного крана…………………… 19
2.1 Определение веса противовеса………………………………………… 19
2.2 Выбор упорного и радиального подшипников крана………………… 20
2.3 Выбор электродвигателя……………………………………………….. 21
2.4 Расчет червячной передачи……………………………………………. 26
2.4.1 Выбор материалов и расчет допускаемых напряжений……………… 26
2.4.2 Проектный расчет………………………………………………………. 26
2.4.3 Расчет фрикционной муфты предельного момента…………………… 28
2.4.4 Выбор тормоза………………………………………………………….. 29
2.5 Проверка двигателя на пусковые перегрузки………………………….. 30
2.6 Расчет открытой зубчатой передачи………………………………….. 30
3 Расчет механизма передвижения велосипедного крана……………… 32
3.1 Выбор электродвигателя и редуктора…………………………………. 33
3.2 Выбор тормоза………………………………………………………….. 36
4 Расчет металлоконструкций крана……………………………………. 39
5 Техника безопасности………………………………………………….. 41
6 Смазка узлов крана………………………………………………………... 43
Список литературы………………….…………………………………………. 44
