топ За месяцВелосипедный кран г/п 7т

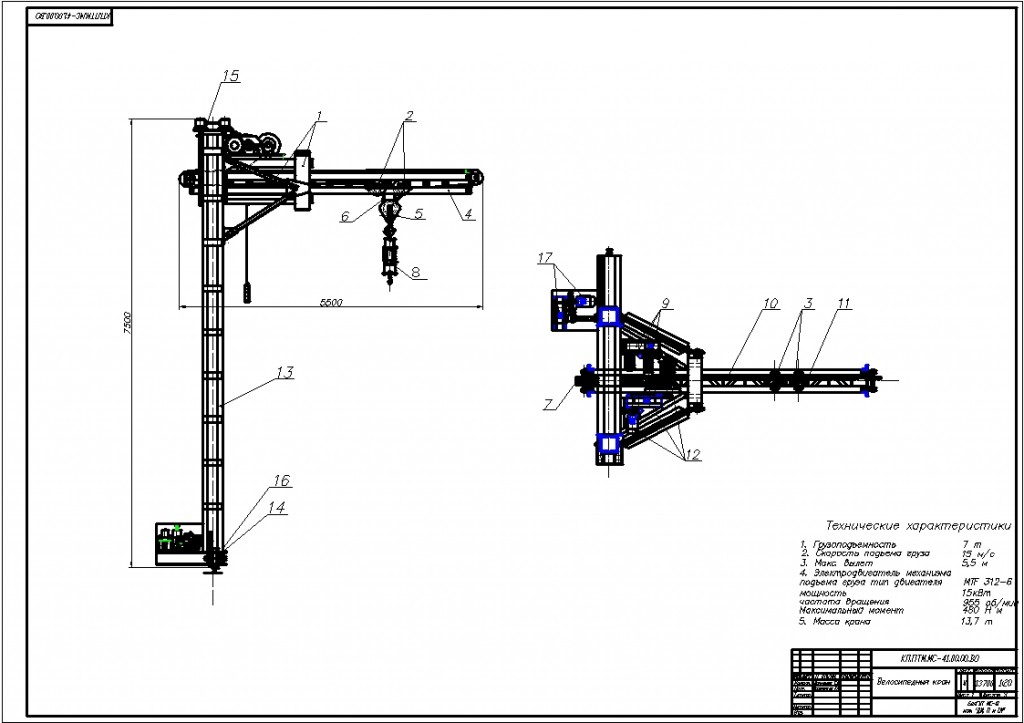

Чертеж крана для горизонтального перемещения грузов, передвигающаяся по однорельсовому наземному пути.
Технические характеристики
1. Грузоподъемность 7т
2. Скорость подъема груза 15 м/с
3. Макс. вылет 5,5 м
4. Электродвигатель механизма подъема груза тип двигателя МТF 312-6
мощность 15кВт
частота вращения 955 об/мин
Максимальный момент 480 Нм
5. Масса крана13,7т
Состав: Сборочный чертеж (СБ), спецификация
Софт: AutoCAD, DWG
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
