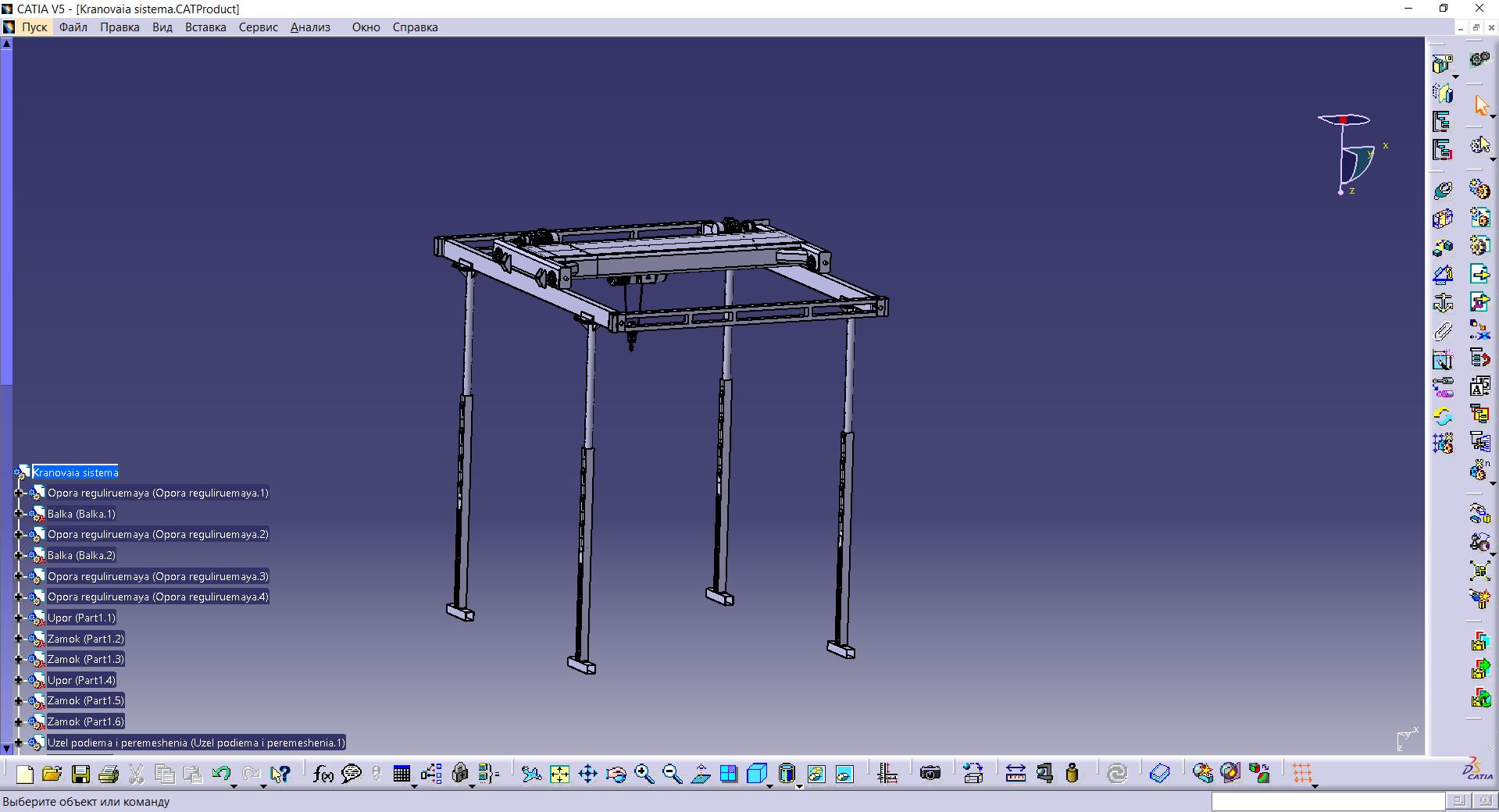

Быстросборная крановая система с тельфером (электрической талью), оснащенная кареткой с электроприводом. Габаритные размеры рабочего портала в модели:
ДхШхВ 4500х3100х2500-4500
Габаритные размеры реальной крановой системы могут быть увеличены:
- по ширине до 6000 мм при условии удлинения имеющейся балки и без применения дополнительных опор;
- по дли не до 12000 мм при условии установки дополнительных опор через каждые 6000 мм. Балки допускается применять составные.
Материал используемый в расчете - Д16, кроме сварных конструкций. В них применен Амг.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Краны -
- Крановая система (2 тонны)
Крановая система (2 тонны)
0
4
272
3
0
100
Сообщить о проблеме
Автор
Иван Иванов
Дата
05.09.2021
Язык
Русский
Состав
Сборка плюс импорт
Софт
CATIA P3V56R2018
Отзывов пока нет
Содержимое архива
-
-
Balka.CATPart
-
Kranovaia sistema.CATProduct
-
Kranovaia sistema.stp
-
Kranovaia telegka.CATProduct
-
Kruk(1) 2 t.CATPart
-
Opora reguliruemaya.CATProduct
-
Opora SP1.CATPart
-
Stoika.CATPart
-
TAL(1) 2 t.CATProduct
-
Talfer(1) 2 t.CATPart
-
Telegka kranovaia-1.CATPart
-
Telegka kranovaia-2.CATPart
-
Upor.CATPart
-
Uzel podiema i peremeshenia.CATProduct
-
Zamok.CATPart
-
