Крановая система с механизмом захвата шестигранных прутков

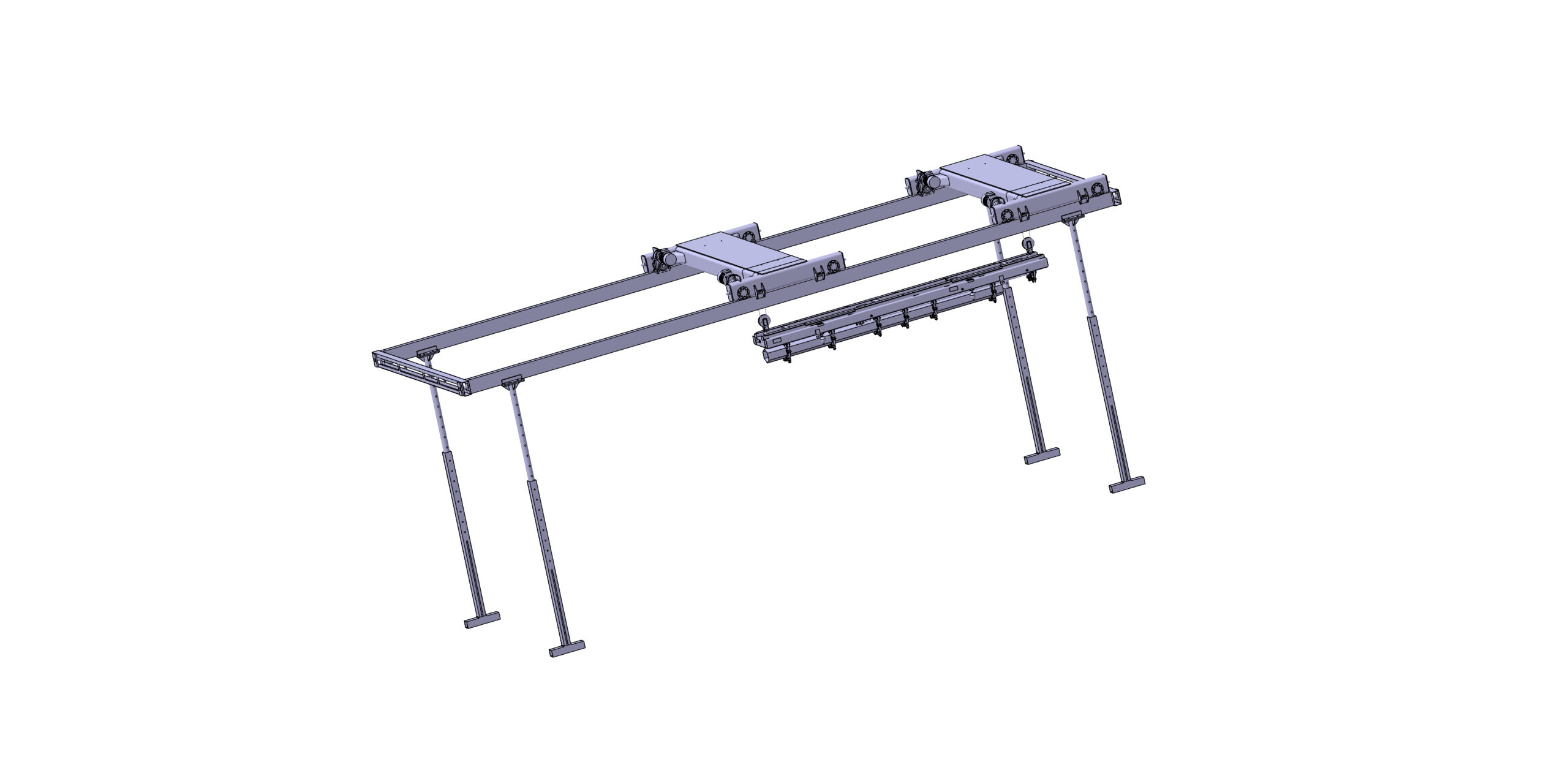

Крановая система с механизмом захвата и перемещения шестигранных (S= 181 мм) прутков массой до 2000 кг. Также имеет возможность установки адаптеров под захват цилиндрических прутков (диаметр до 170 мм). Максимальная длина прутка - 3700 мм. Рабочие габариты портала крановой системы ДхШхВ (10000х3100х3500) мм.

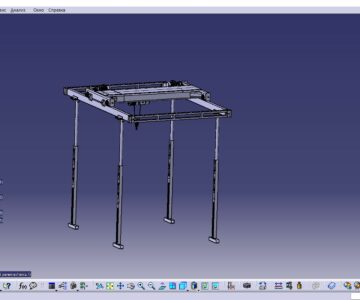

Историю построения в Catia сохранить нет возможности ТК одна и та же версия в разных релизах не открывается. Работа выполнялась в старом и новом (2018 г) релизе версии программы V5, поэтому при переносе и доработках приходилось пользоваться STEP.
Файлы Catia сохраняю, ТК если появится кто-то кто работает в этой программе, то для него я почистил все косяки импорта и залил твёрдыми телами то, что Катя импортирует поверхностями( ещё один глюк импорта).
В любом случае Катя позволяет в режиме гибридного проектирования, менять координаты расположения тел, сливать, копировать вычитать и проводить прочие булевские операции без особых усилий. Поэтому в отличии от других пакетов, никогда не пользуюсь ранее построенным телом в Катьке, ибо быстрее и проще без него.

Состав: Сборка + STEP. Нет истории построения.

Софт: CATIA P3V56R2018
