Крюковая подвеска 20т
0
1
58
0
0
200
Сообщить о проблеме
Автор
Валерий
Кучкин
Дата
25.07.2025
Язык
Русский
Состав
3D Сборка, чертежи (ввозможно не все), Спецификация
Софт
КОМПАС-3D 23v
Как открыть?
Отзывов пока нет
Содержимое архива
-
АПРАР.m3d
-
Блок _ КМ.02-20.20.А4-03.12.003.cdw
-
Гайка _ КМ.02-20.20.А4-03.12.004.cdw
-
Карабин _ КМ.02-20.20.А4-03.12.002.cdw
-
Карабин.a3d
-
Кольцо прижемное _ КМ.02-20.20.А4-03.12.008.cdw
-
Кольцо прижемное центральное _ КМ.02-20.20.А4-03.12.007.cdw
-
Кольцо фиксатор.m3d
-
Кольцо фиксаторцццц.m3d
-
Крышка _ КМ.02-20.20.А4-03.12.009.cdw
-
Крышка.a3d
-
крюк крановый №19А ГОСТ 6627-74.igs
-
Крюк крановый №19Б ГОСТ 6627-74 _ КМ.02-20.20.А4-03.12.002.cdw
-
крюк крановый №19Б ГОСТ 6627-74.igs
-
крюк крановый №19Б ГОСТ 6627-74.m3d
-
Крюковая подвеска 20т _ КМ.02-20.20.А4-03.12.000.spw
-

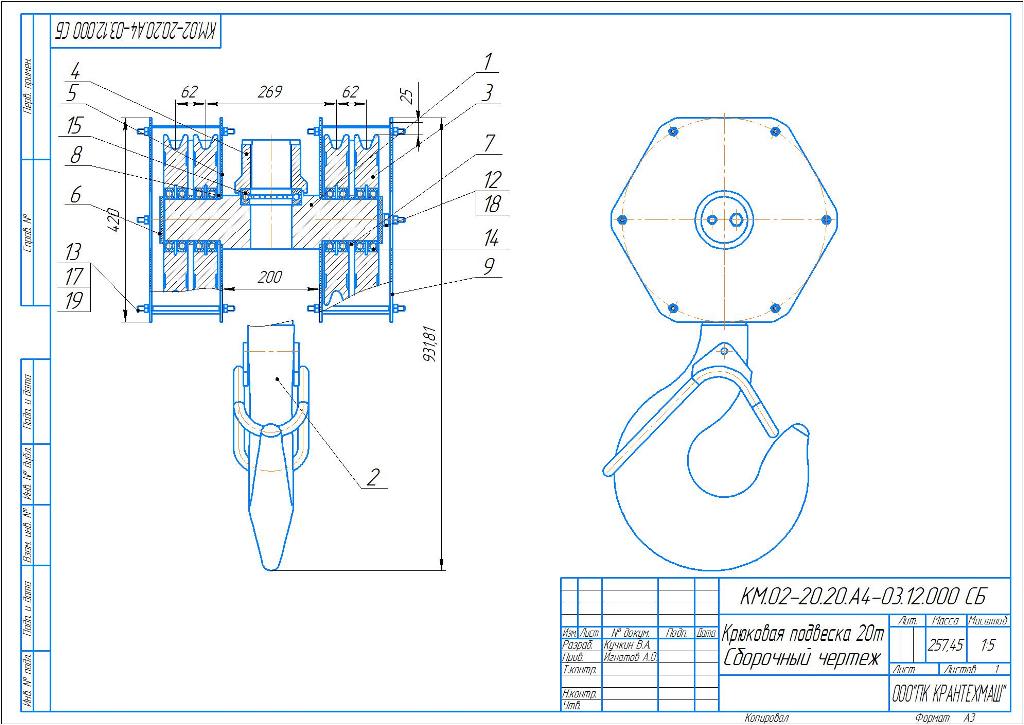

Крюковая подвеска 20т Сборочный чертеж _ КМ.02-20.20.А4-03.12.000 СБ.cdw
-

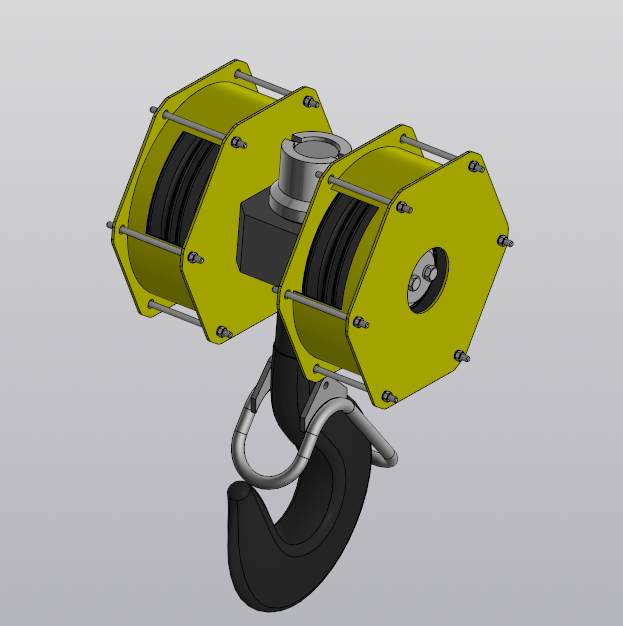

Крюковая подвеска.a3d
-
Крюковая подвеска.stp
-
обечайка.m3d
-
Стакан.m3d
-
Траверса _ КМ.02-20.20.А4-03.12.001.cdw
-
Траверса.m3d
-
упорное.m3d
-
упорное2.m3d
-
Ушко.m3d
-
ф500.m3d
-
фывфыв.m3d
-
Шайба _ КМ.02-20.20.А4-03.12.006.cdw
-
Шайба.m3d
-
Шпилька.cdw
-
шпилька.m3d
-
Щека _ КМ.02-20.20.А4-03.12.005.cdw
-
щека.a3d
-
щека.m3d
-
щека2.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
