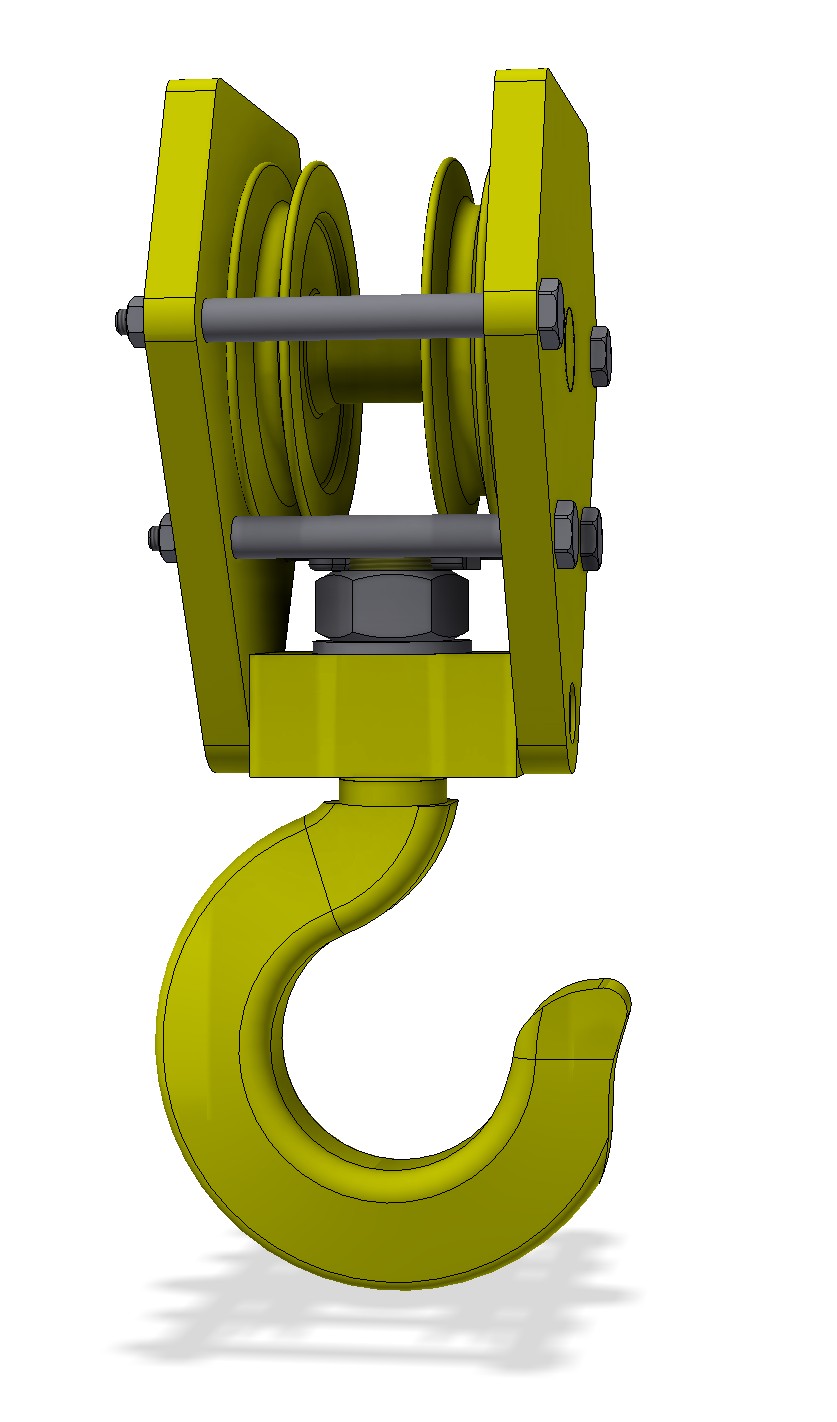

Крюковая подвеска 4т, с полиспастом. Крановый гак. Цвет жёлтый. Материал ст.20
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Краны -
- Крюковая подвеска 4т
Крюковая подвеска 4т
0
1
195
3
1
30
Сообщить о проблеме
Автор
Сергей
Неустроев
Дата
13.04.2021
Язык
Русский
Состав
Сборочный чертеж, Деталировка, Спецификация, 3D-модель
Софт
Autodesk Inventor 2019
Как открыть?
Содержимое архива
-
Крюковая подвеска 4т
-
6 Планка.ipt
-
1 Стенка.ipt
-
1-01 Стенка.ipt
-
7 Втулка.ipt
-
7 Втулка.idw
-
3 Втулка крюка.ipt
-
OldVersions
-
Крюковая подвеска 4т.0016.iam
-
Крюковая подвеска 4т.0022.idw
-
-
2 Болт.idw
-
5 Палец.ipt
-
8 Крюк.ipt
-
4 Ролик.idw
-
Крюковая подвеска 4т.iam
-
Крюковая подвеска 4т.idw
-
5 Палец.idw
-
lockfile.lck
-
3 Втулка крюка.idw
-
1 Стенка.idw
-
2 Болт.ipt
-
4 Ролик.ipt
-
Крюковая подвеска 4т.doc
-
6 Планка.idw
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
Разработка и моделирование регулируемой резиножгутовой подвески( скопировать иностранное решение)
договорная
user-1673436
2 недели назад
Роман Ченчик
Redok
Комментарии
1
user-0044472
29.10.2024 в 20:29
Ссылка на комменарий 378454
Крепление крюка в траверсе подвески должно провидится с помощью стопорной планки, которая вкладывается в паз профрезерованный в возвышающейся над гайкой хвостовой части крюка, и привертывается к гайке двумя болтами... На картинке такого нет.
