Конкурс асов 3D-моделирования

Металлоконструкция мостового крана

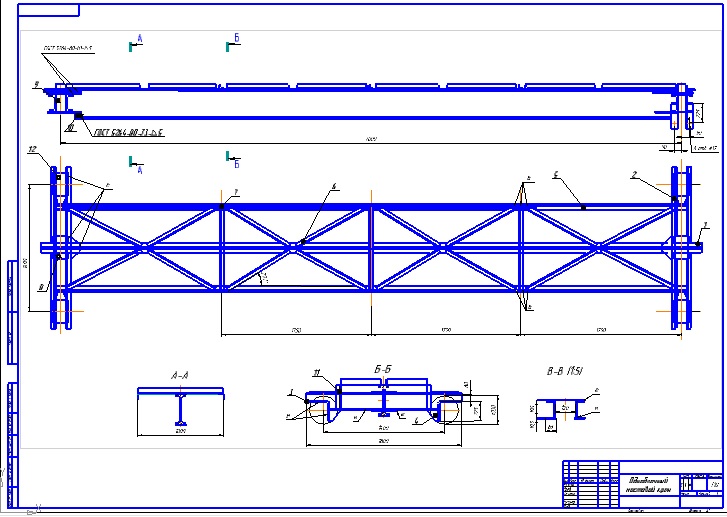

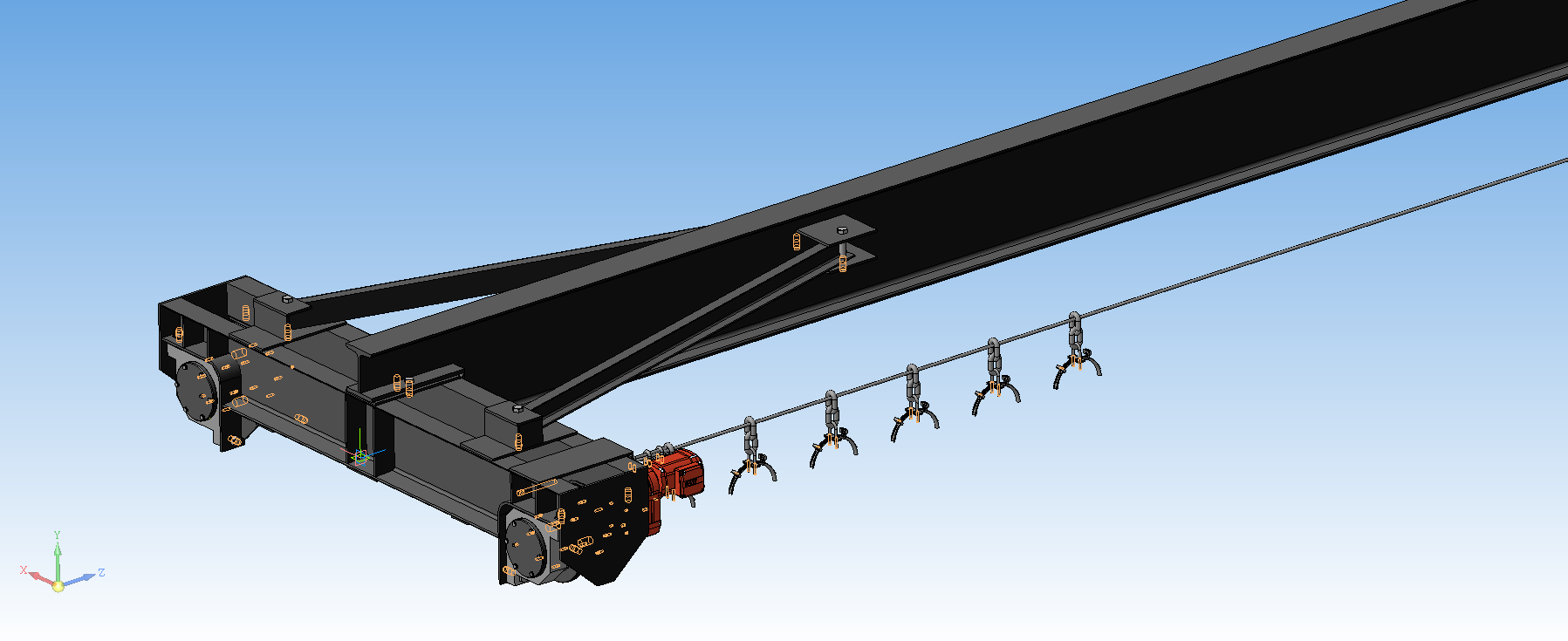

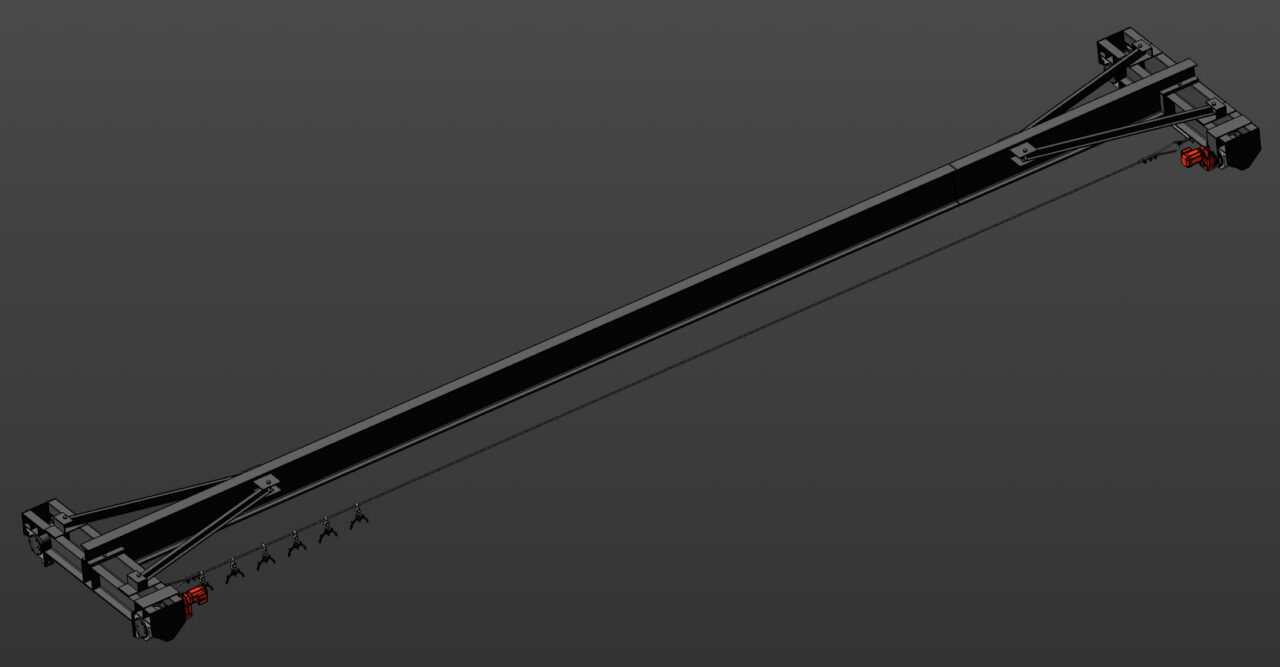

Металлоконструкция крана мостового опорного одно балочного. Грузоподъёмностью 5 тонн с пролетом 13,5 метров.

Состав: 3D сборка, Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
Металлоконстркция крана _ КЗ-1.13,5.А3-01.000.a3d
Раскос _ КЗ-1.13,5.А3-01.001.m3d
Металлоконстркци я крана _ КЗ-1.13,5.А3-01.000.cdw
document_20170419_163539.m3d
Балка КЗ-1.13,5.А3-01.010\Балка _ КЗ-1.13,5.А3-01.010.a3d
Балка КЗ-1.13,5.А3-01.010\Балка _ КЗ-1.13,5.А3-01.010.cdw
Балка КЗ-1.13,5.А3-01.010\Балка _ КЗ-1.13,5.А3-01.011.m3d
Балка КЗ-1.13,5.А3-01.010\Балка _ КЗ-1.13,5.А3-01.012.m3d
Балка КЗ-1.13,5.А3-01.010\Лист _ КЗ-1.13,5.А3-01.016.m3d
Балка КЗ-1.13,5.А3-01.010\Лист вертикальный _ КЗ-1.13,5.А3-01.014.m3d
Балка КЗ-1.13,5.А3-01.010\Лист горизонтальный _ КЗ-1.13,5.А3-01.013.m3d
Балка КЗ-1.13,5.А3-01.010\Платик _ КЗ-1.13,5.А3-01.015-01.m3d
Балка КЗ-1.13,5.А3-01.010\Платик _ КЗ-1.13,5.А3-01.015.m3d
Крепление мотор-редуктора КЗ-1.13,5.А3-01.060\Внешнее ребро _ КЗ-1.13,5.А3-01.064.m3d
Крепление мотор-редуктора КЗ-1.13,5.А3-01.060\Крепление мотор-редуктора _ КЗ-1.13,5.А3-01.060.a3d
Крепление мотор-редуктора КЗ-1.13,5.А3-01.060\Лист _ КЗ-1.13,5.А3-06.001.m3d
Крепление мотор-редуктора КЗ-1.13,5.А3-01.060\Лист верхний _ КЗ-1.13,5.А3-01.063.m3d
Крепление мотор-редуктора КЗ-1.13,5.А3-01.060\Ребро _ КЗ-1.13,5.А3-01.062.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Винт натяжной _ КЗ-4656.001.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Колодка _ КЗ-4072.002.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Кронштейн _ КЗ-1.13,5.А3-01.071.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Кронштейн _ КЗ-10.4.А5-03.001-01.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Кронштейн для натяжения троса _ КЗ-10.4.А5-03.000.a3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\Винт натяжной _ КЗ-1.13,5.А3-01.072.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\ККС-5.7-05.000 - Подвеска кабельная\Дуга _ КЗ-16.7.А2-07.301.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\ККС-5.7-05.000 - Подвеска кабельная\Зажим _ КЗ-16.7.А2-07.303.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\ККС-5.7-05.000 - Подвеска кабельная\Подвеска _ КЗ-61.7.А2-07.305.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\ККС-5.7-05.000 - Подвеска кабельная\Подвеска кабеля _ КЗ-16.7.А2-07.300 СБ.a3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\ККС-5.7-05.000 - Подвеска кабельная\Подвеска кабеля _ КЗ-16.7.А2-07.300 СБ.spw
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\ККС-5.7-05.000 - Подвеска кабельная\Скоба _ КЗ-16.7.А2-07.304.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\ККС-5.7-05.000 - Подвеска кабельная\Фиксатор _ КЗ-16.7.А2-07.302.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\ККС-5.7-05.000 - Подвеска кабельная\Цепь звено.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\Колодка _ КЗ-4072.002.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\Кронштейн _ КЗ-1.13,5.А3-01.071.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\Кронштейн _ КЗ-1.13,5.А3-01.13,5.071-01.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\Скоба _ КЗ-4072.001.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\Трос _ КЗ-10.4.А5-03.002.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\Шайба _ КЗ-1.13,5.А3-01.073.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\Шайба _ КЗ-4656.002.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Скоба _ КЗ-4072.001.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Трос _ КЗ-10.4.А5-03.002.m3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Шайба _ КЗ-4656.002.m3d
Подвеска кабельная КЗ-1.13,5.А3-01.080\Дуга _ КЗ-16.7.А2-07.301.m3d
Подвеска кабельная КЗ-1.13,5.А3-01.080\Зажим _ КЗ-16.7.А2-07.303.m3d
Подвеска кабельная КЗ-1.13,5.А3-01.080\Подвеска _ КЗ-61.7.А2-07.305.m3d
Подвеска кабельная КЗ-1.13,5.А3-01.080\Подвеска кабеля _ КЗ-16.7.А2-07.300 СБ.a3d
Подвеска кабельная КЗ-1.13,5.А3-01.080\Скоба _ КЗ-16.7.А2-07.304.m3d
Подвеска кабельная КЗ-1.13,5.А3-01.080\Фиксатор _ КЗ-16.7.А2-07.302.m3d
Подвеска кабельная КЗ-1.13,5.А3-01.080\Цепь звено.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Крышка сквозная _ КЗ-1.13,5.А3-01.022-01.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Опорная пластина _ КЗ-1.13,5.А3-01.044.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Опорная пластина _ КЗ-1.13,5.А3-01.045.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Отбойник _ КЗ-1.13,5.А3-01.046.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Пластина _ КЗ-1.13,5.А3-01.047.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Пластина _ КЗ-1.13,5.А3-01.048.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Пластина _ КЗ-1.13,5.А3-01.049-01.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Пластина _ КЗ-1.13,5.А3-01.049.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Пластина _ КЗ-1.13,5.А3-01.051.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Пластина _ КЗ-1.13,5.А3-01.052.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Пластина _ КЗ-1.13,5.А3-01.053.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Рама ходовых колес _ КЗ-1.13,5.А3-01.040.a3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Ребро _ КЗ-1.13,5.А3-01.042.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Ребро _ КЗ-1.13,5.А3-01.043.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Ребро _ КЗ-1.13,5.А3-01.044.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Швеллер _ КЗ-1.13,5.А3-01.041.m3d
Рама ходовых колес КЗ-1.13,5.А3-01.040\Шпонка направляющая _ КЗ-1.13,5.А3-01.042.m3d
Узел колеса ведомого КЗ-1.13,5.А3-01.030\Вал _ КЗ-1.13,5.А3-01.021.m3d
Узел колеса ведомого КЗ-1.13,5.А3-01.030\втулка распорная _ КЗ-1.13,5.А3-01.023.m3d
Узел колеса ведомого КЗ-1.13,5.А3-01.030\Колесо ходовое _ КЗ-1.13,5.А3-01.025.m3d
Узел колеса ведомого КЗ-1.13,5.А3-01.030\Корпус подшипника _ КЗ-1.13,5.А3-01.020.m3d
Узел колеса ведомого КЗ-1.13,5.А3-01.030\Крышка глухая _ КЗ-1.13,5.А3-01.021.m3d
Узел колеса ведомого КЗ-1.13,5.А3-01.030\крышка сквозная _ КЗ-1.13,5.А3-01.022.m3d
Узел колеса ведомого КЗ-1.13,5.А3-01.030\Прокладка _ КЗ-1.13,5.А3-01.026.m3d
Узел колеса ведущего КЗ-1.13,5.А3-01.020\Вал _ КЗ-1.13,5.А3-01.024.m3d
Узел колеса ведущего КЗ-1.13,5.А3-01.020\втулка распорная _ КЗ-1.13,5.А3-01.023.m3d
Узел колеса ведущего КЗ-1.13,5.А3-01.020\Колесо ходовое _ КЗ-1.13,5.А3-01.025.m3d
Узел колеса ведущего КЗ-1.13,5.А3-01.020\Корпус подшипника _ КЗ-1.13,5.А3-01.020.m3d
Узел колеса ведущего КЗ-1.13,5.А3-01.020\Крышка глухая _ КЗ-1.13,5.А3-01.021.m3d
Узел колеса ведущего КЗ-1.13,5.А3-01.020\крышка сквозная _ КЗ-1.13,5.А3-01.022.m3d
Узел колеса ведущего КЗ-1.13,5.А3-01.020\Прокладка _ КЗ-1.13,5.А3-01.026.m3d
Узел колеса ведущего КЗ-1.13,5.А3-01.020\УЗел колеса
Узел колеса ведущего КЗ-1.13,5.А3-01.020\Узел колеса ведомого _ КЗ-1.13,5.А3-01.030.a3d
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка\ККС-5.7-05.000 - Подвеска кабельная
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070\Новая папка
Балка КЗ-1.13,5.А3-01.010
Крепление мотор-редуктора КЗ-1.13,5.А3-01.060
Кронштейн для натяжения троса КЗ-1.13,5.А3-01.070
Подвеска кабельная КЗ-1.13,5.А3-01.080
Рама ходовых колес КЗ-1.13,5.А3-01.040
Узел колеса ведомого КЗ-1.13,5.А3-01.030
Узел колеса ведущего КЗ-1.13,5.А3-01.020
