Разработка мостового крана

Казахский национальный исследовательский технический университет им. К.И. Сатпаева
Кафедра подъемно-транспортных машин и гидравлика
Курсовой проект по дисциплине "Подъемно-транспортные машины "
На тему: "Разработка мостового крана "
Алматы 2016

Мостовой кран грузоподъемностью Q= 0,25…5 т, и с базой Lпр = 18...34,8 м.

В данной работе рассматриваются мостовые краны с одной балкой. Оснащенный электродвигателем, редуктором и полиспастом.

МАЗМҰНЫ

Кіріспе 5
1 Жалпы мəліметтер , жіктелуі және характеристикасы 6
2 Көтеру механизмінің есебі 9
2.1 Полиспаст жүйесін таңдау есебі және канат түрін таңдау 9
2.2 Барабанның негізгі өлшемдерін және айналу жиілігін анықтау 11
2.3 Электрқозғалтқышты таңдау және есебі 14
2.4 Редукторды таңдау және есебі 15
2.5 Муфтаны таңдау 17
2.6 Тежеуішті таңдау 18
2.7 Тұрақсыз қозғалыс кезіндегі параметрлер есебі 20
2.8 Жүк көтеру механизмінің компоновкасы 22
3 Арбашаның қозғалу механизмінің есебі 23
3.1 Арбашаның қозғалысына қарсылық 23
3.2 Электрқозғалтқышты таңдау және есебі 24
3.3 Редукторды таңдау және есебі 25
3.4 Муфтаны таңдау 26
3.5 Тежеуішті таңдау 32
3.6 Арбашаның қозғалу мезанизмінің компоновкасы 36
4 Кранның қозғалу механизмінің есебі 37
4.1 Кранның қозғалысына қарсылықты анықтау 37
4.2 Электрқозғалтқышты таңдау және есебі 38
4.3 Редукторды таңдау және есебі 39
4.4 Муфтаны таңдау 41
4.5 Тежеуішті таңдау 46
4.6 Кранның қозғалу механизмінің компоновкасы 50
Қорытынды
Пайдаланылған әдебиеттер тізімі

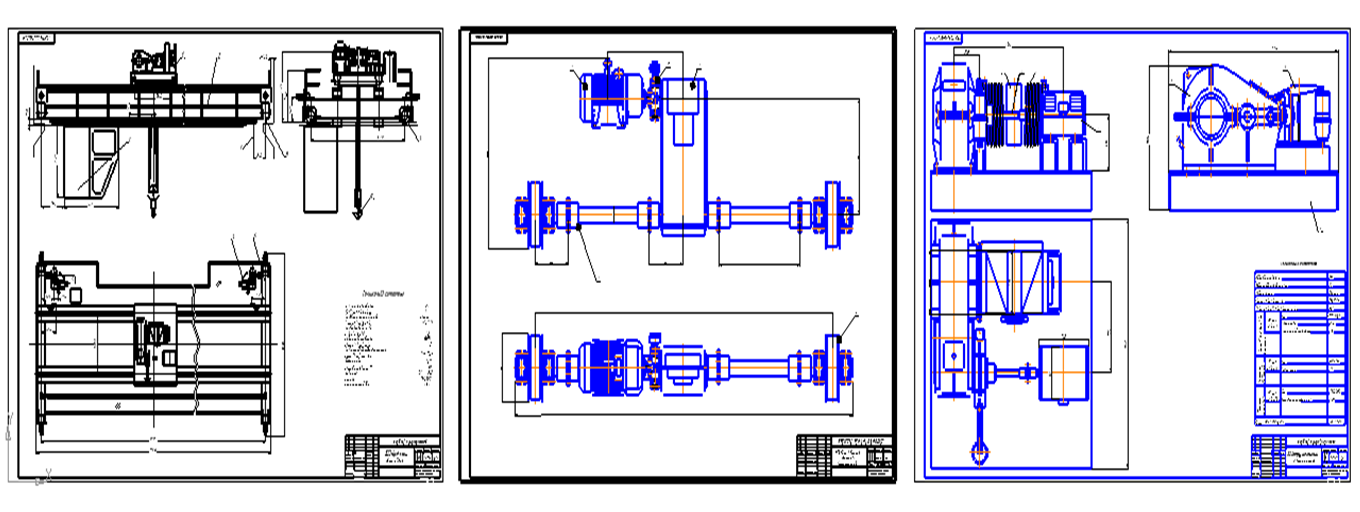

Состав: Пояснительная записка (ПЗ), Чертеж общего вида мостового крана(ВО), Сборочный чертеж тележки крана, спецификации. Язык документа

Софт: AutoCAD 16

Сайт: www

Файлы:
МАЗМҰНЫ.docx
механизм подьема.dwg
Спецификация главный вид.dwg
Спецификация механизм передвижения тележки.dwg
Спецификация механизм подъема.dwg
Спецификация тележка.dwg
тележка.dwg
главный вид.dwg
Көпірлі кран отчет 11.docx
Механизм передвижения тележки.dwg
