Модернизация гидропривода гусеничного крана ДЭК-401

Белорусский национальный технический университет
кафедра "Строительные и дорожные машины"
дипломный проект "Модернизация гидропривода гусеничного крана ДЭК 401"
Минск 2015

Объектом разработки является гидропривод гусеничного крана ДЭК-401.
Цель данного проекта: провести модернизацию гидропривода крана ДЭК-401 для повышения его надежности.
В процессе работы рассмотрены конструкции гусеничного хода современных гусеничных кранов.
Элементами практической значимости полученных результатов явля-ются совершенствование гидросистемы крана ДЭК-401 и повышение ее надежности.
Результатами внедрения явились наиболее эффективные с технической и экономической точки зрения гидроцилиндры вывешивания крана и электродвигатель привода насоса.
Разработан технологический процесс восстановления штока гидроцилиндра раздвижения гусеничных балок крана ДЭК-401.
Разработаны мероприятия по охране труда и проведено экономическое обоснование модернизации гидросистемы крана.

ОГЛАВЛЕНИЕ
Введение 7
1 Обоснование темы, цель и задачи проекта 8
1.1 Назначение и технические характеристики гусеничного крана ДЭК-401 8
1.1 Порядок сборки гусеничного крана ДЭК-401 на месте производства работ 14
1.2 Процесс сдвижения ходовых балок гусеничного хода крана ДЭК-401 17
1.3 Анализ конструктивных недостатков гидропривода гусеничного крана ДЭК-401 17
1.4 Цель и задачи проекта 18
2 Модернизация гидропривода гусеничного крана ДЭК-401 19
2.1 Обзор ходовых устройств гусеничных кранов с изменяемой шириной гусеничного хода 19
2.2 Определение основных параметров элементов модернизированного гидропривода 22
2.2.1 Расчёт и выбор гидроцилиндров . 23
2.2.2 Расчёт и выбор гидронасоса 28
2.2.3 Выбор электродвигателя 31
3 Разработка модернизированной гидравлической схемы 33
3.1 Совершенствование конструкций гидроцилиндров 33
3.2 Разработка гидромеханического клапана защитного устройства гидросистемы 38
4 Разработка техпроцесса восстановления штока гидроцилиндра выдвижения гусеничных балок 42
4.1 Разработка технологических операций 42
4.1.1 Выбор оборудования и инструмента 42
4.2 Расчет технологических режимов и норм времени 47
4.3 Контроль качества 55
5 Экономическая оценка эффективности модернизации гидропривода гусеничного крана ДЭК-401 56
5.1 Исходные конструктивно-эксплуатационные данные для оценки конкурентоспособности модернизированного гусеничного крана ДЭК-401 57
5.2 Расчет затрат по сравниваемым вариантам технических решений 58
6 Разработка мероприятий по охране труда . 67
6.1 Общие требования по охране труда 68
6.2 Производственная санитария, безопасность труда и пожарная профилактика 70
6.2.1 Требования безопасности к гидравлическому оборудованию 70
6.2.2 Требования к органам управления 71
6.2.3 Требования к рабочему месту машиниста, кабине и ее оборудованию 72
6.2.4 Шум и вибрация 74
6.2.5 Микроклимат на рабочем месте машиниста (крановщика) 77
6.3 Пожарная безопасность 79
6.3.1 Источники загораний 80
6.3.2 Средства пожаротушения 80
6.4 Электробезопасность 82
Заключение 83

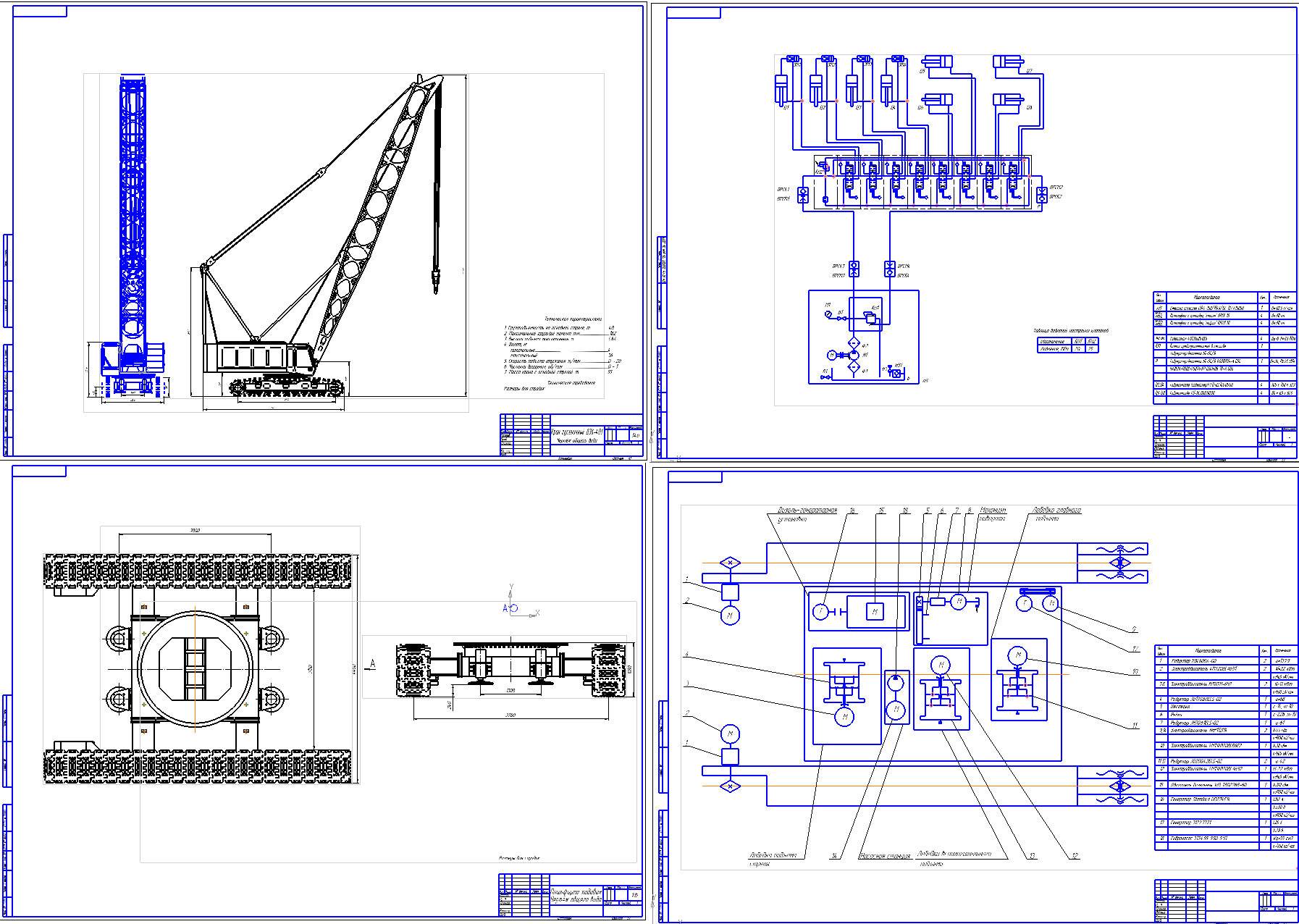

Состав: Кран гусеничный ДЭК-401 (ВО). Платформа ходовая (ВО). Кран гусеничный ДЭК-401 схема гидравлическая принципиальная (ГЗ). Кран гусеничный ДЭК-401 Схема кинематическая принципиальная. Кран гусеничный ДЭК-401 Схема гидравлическая принципиальная модернизированная. Гидромеханический клапан СБ. Шток гидроцилиндра Ремонтный чертеж. Модернизация гидропривода гусеничного крана ДЭК-401 Экономические показатели. ПЗ Язык документа

Софт: КОМПАС-3D 15

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Модернизация гидропривода гусеничного крана ДЭК-401

Просмотр файлов
1. ?࠭ ??ᥭ??? ???-401 ????? ??饣? ????.cdw
2. ?????ଠ.cdw
3. ???ࠢ???᪠? ?奬? ???-401.cdw
4. ????????᪠? ?奬? ???-401.cdw
5. ???ࠢ???᪠? ?奬? ???-401 ????୨??஢?????.cdw
6. ??????.cdw
7. ?⮪ ????樫???? ??????? ????.cdw
8. ?????????.cdw
ЗАПИСКА.docx
дэк 401.png
спецификация клапана.png
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
2017-04-25 в 13:25 Ответить

Добрый день, в чертежах данной работы представлен гидромеханический клапан защитного устройства гидросистемы, где он отражен в общей гидравлической схеме?

2
2018-03-06 в 08:00 Ответить

На схеме его нет, он предложен как дополнение для усовершенствования гидропривода
