Гусеничный кран ДЭК-50

БНТУ
Кафедра строительные и дорожные машины
Курсовой проект по дисциплине "Подъемно-транспортные машины"
На тему "Проектирование гусеничного крана на базе ДЭК-50"
Минск 2014

Страниц34, Таблиц2, Рисунков 10, Источников 10, 4 чертежа формата А1.
Объектом проектирования является гусеничный кран ДЭК 50.
Цель проекта – разработка гусеничного крана для погрузочно-разгрузочных, строительно-монтажных работ и вертикального транспортирования груза.
В процессе работы над курсовым проектом проводились расчеты основных параметров, экономические расчеты, исследование конструкции.
Эффективность данной машины состоит в изменении сечения стрелы, которое позволяет снизить ее металлоемкость, упростить процесс ее изготовления и снизить стоимость крана при обеспечении прочности стрелы.
Основные конструктивные и технико-эксплутационные характеристики: вылет стрелы, трудоемкость машины.
Исходные данные:
Грузоподъемность крана, т 50
Высота подъёма, м 13,3
Скорость подъема груза, м/мин 5,28
Режим работы механизма подъёма груза Средний (М4)

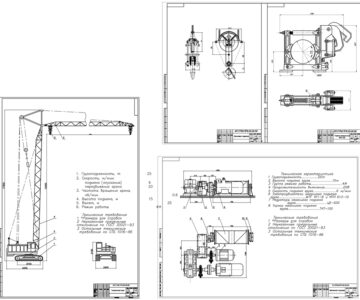

Состав: Гусеничный кран ДЭК-50(ВО), спецификация (общий вид), механизм подъема(ВО), спецификация (механизма подъема), механизм изменение вылета(ВО), спецификация (механизма изменение вылета), металлоконструкция (ВО), спецификация (металлоконструкции), содержание, пояснительная записка. Язык документа

Софт: AutoCAD 2013

Просмотр файлов
Спецификация (Общий вид).docx
МЕТАЛЛОКОНСТРУКЦИЯ.dwg
МЕХАНИЗМ ИЗМЕНЕНИЯ ВЫЛЕТА.dwg
МЕХАНИЗМ ПОДЪЕМА.dwg
ОБЩИЙ ВИД .dwg
Пояснительная записка.docx
Содержание.docx
Спецификация (изменения вылета1).docx
Спецификация (металлоконструкция1).docx
Спецификация (Механизм подъема1).docx
