Проект гусеничного крана

Белорусский государственный университет транспорта
Дорожные машины , путевые и строительные машины
Курсовой проект по дисциплине «Подъемно-транспортные машины»
Проект и расчёт основных характеристик гусеничного крана
Гомель 2017

Исходные данные

1 Грузоподъемность, т ______________________________________________________25
2 Максимальная высота подъема груза, м ______________________________________15
3 Пролет крана, м ____________________________________________________________
4 Максимальный вылет стрелы, м_____________________________________________25
5 Минимальный вылет стрелы, м _______________________________________________
6 Скорость подъема груза, м/мин____________________________________________4-16
7 Скорость передвижения крана, м/мин________________________________________20
8 Скорость передвижения крановой тележки, м/мин_______________________________
9 Скорость изменения вылета стрелы, м/мин _____________________________________
10 Угловая скорость вращения крана, об/мин___________________________________0,6
11 Группы режимов работы механизмов:
а) механизм подъема груза ___________________________________________________4М
б) механизм передвижения крана______________________________________________4М
в) механизм передвижения крановой тележки ___________________________________4М
г) механизм вращения крана__________________________________________________4М
д) механизм изменения вылета стрелы _________________________________________4М
12 Относительная продолжительность включения электрооборудования, % _________25

Содержание

Введение
1 Анализ патентной литературы
2 Назначение и область применения крана. Устройтво крана
3 Приборы и устройства безопасности
4 Расчет механизмов гусеничного крана
4.1 Расчет механизма подъема груза 9
4.2 Определение сопротивлений передвижению крана и параметров механизма
4.3 Определение коэффициента устойчивости гусеничных кранов
6 Требования безопасности при производстве работ краном
Список использованных иссточиников

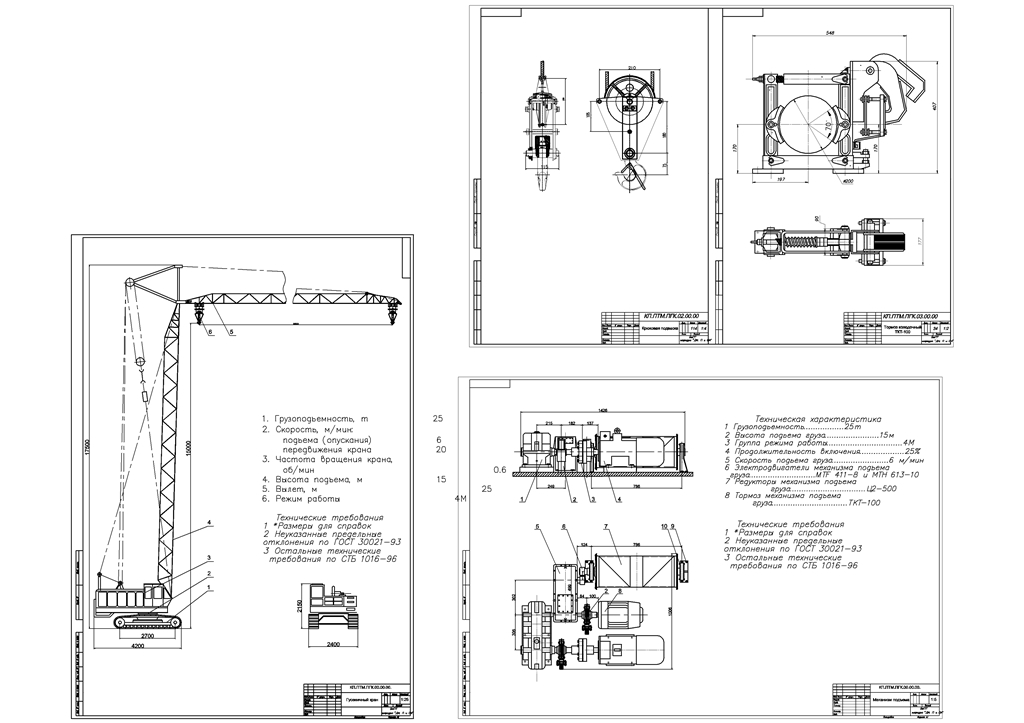

Состав: Кран гусеничный (СБ), Механизм подъёма, 2 элемента из механизма подъёма (крюковая подвеска ,тормоз колодочный ТКТ-100), Спецификации, Пояснительная записка. Язык документа

Софт: AutoCAD 2014

Файлы:
ПГК/
ПГК/пояснительная записка.docx
ПГК/Спецификация 2 лист.doc
ПГК/Чертеж1.dwg
