Кран башенный на гусеничном ходу

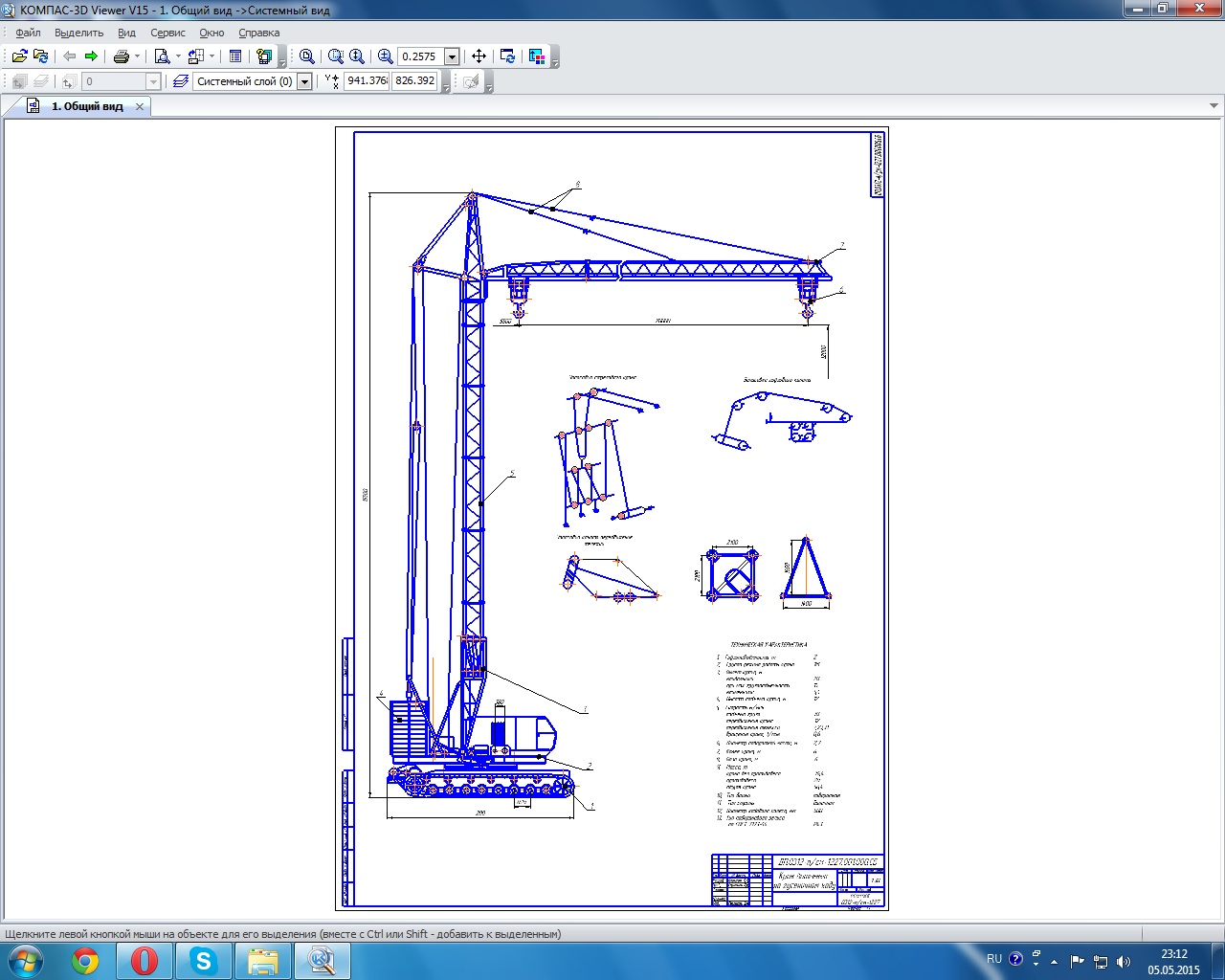

Чертежи Крана башенного на гусеничном ходу грузоподъемностью 2т. Чертежей много, записки нет!

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
1. Грузоподъёмность, т 2
2. Группа режима работы крана 1М
3. Вылет крюка, м:
наибольший 20
при мах грузоподъемности 15
наименьший 5.5
4. Высота подъема крюка, м 12
5. Скорость м/мин:
подъема груза 30
передвижения крана 12
передвижения тележки 7,23,31
вращения крана, 1/мин 0.6
6. Диаметр поворотной части, м 2,7
7. Колея крана, м 6
8. База крана, м 6
9. Масса, т:
крана без противовеса 36,4
противовеса 20
общая крана 56,4
10. Тип башни поворотная
11. Тип стрелы балочная
12. Диаметр ходового колеса, мм 500
13. Тип подкранового рельса
по ГОСТ 7173-54 Р43

Состав: Общий вид, Стрела, Портал, Тележка гусеничная, Установка, Спецификация Язык документа

Софт: КОМПАС-3D 13sp2

Файлы:
Башенный кран\РПЗ\1. Введение.doc
Башенный кран\РПЗ\2. Аналитический обзор.doc
Башенный кран\РПЗ\3. Исследовательский раздел.doc
Башенный кран\РПЗ\3. н
Башенный кран\РПЗ\3. ст.Исследовательский раздел.doc
Башенный кран\РПЗ\4. Конструкторский раздел.doc
Башенный кран\РПЗ\5. Технологический раздел.doc
Башенный кран\РПЗ\6. Техника безопасности и охрана труда.doc
Башенный кран\РПЗ\7. Экономический раздел.doc
Башенный кран\РПЗ\8.Заключение.doc
Башенный кран\РПЗ\Содержание.doc
Башенный кран\РПЗ\Список литературы.doc
Башенный кран\Спецификации\1. Общий вид.cdw
Башенный кран\Спецификации\2.1. Стрела .cdw
Башенный кран\Спецификации\2.2. Портал.cdw
Башенный кран\Спецификации\2.4. Тележка гусеничная.cdw
Башенный кран\Спецификации\5.2. Технол2.cdw
Башенный кран\Чертежи\1. Общий вид.cdw
Башенный кран\Чертежи\2.1. Стрела.cdw
Башенный кран\Чертежи\2.2. Портал.cdw
Башенный кран\Чертежи\2.3. Кондор.cdw
Башенный кран\Чертежи\2.4. Тележка гусеничная.cdw
Башенный кран\Чертежи\3. Установка.cdw
Башенный кран\Чертежи\4. Элсхема.cdw
Башенный кран\Чертежи\5.1. Технол1.cdw
Башенный кран\Чертежи\5.2. Технол2.cdw
Башенный кран\Чертежи\Установка\1.cdw
Башенный кран\Чертежи\Установка\1.Выдвижение башни.cdw
Башенный кран\Чертежи\Установка\2.cdw
Башенный кран\Чертежи\Установка\2.ыыыcdw.cdw
Башенный кран\Чертежи\Установка
Башенный кран\РПЗ
Башенный кран\Спецификации
Башенный кран\Чертежи
Башенный кран
