Проектирование металлической конструкции башенного крана на гусеничном ходу

Калужский филиал московского государственного технического университета им. Н.Э. Баумана
Кафедра машиностроения
Курсовой проект по дисциплине: Строительная механика и металлические конструкции подъемно-транспортных, строительных и дорожных машин
На тему: Разработка металлоконструкции башенного крана на гусеничном ходу
Калуга 2021

Исходные данные: грузоподъёмность 2т; вылет стрелы 20м; высота подъёма груза 12м
В данном курсовом проекте приведена разработка и проектирование металлоконструкции крана башенного на гусеничном ходу.

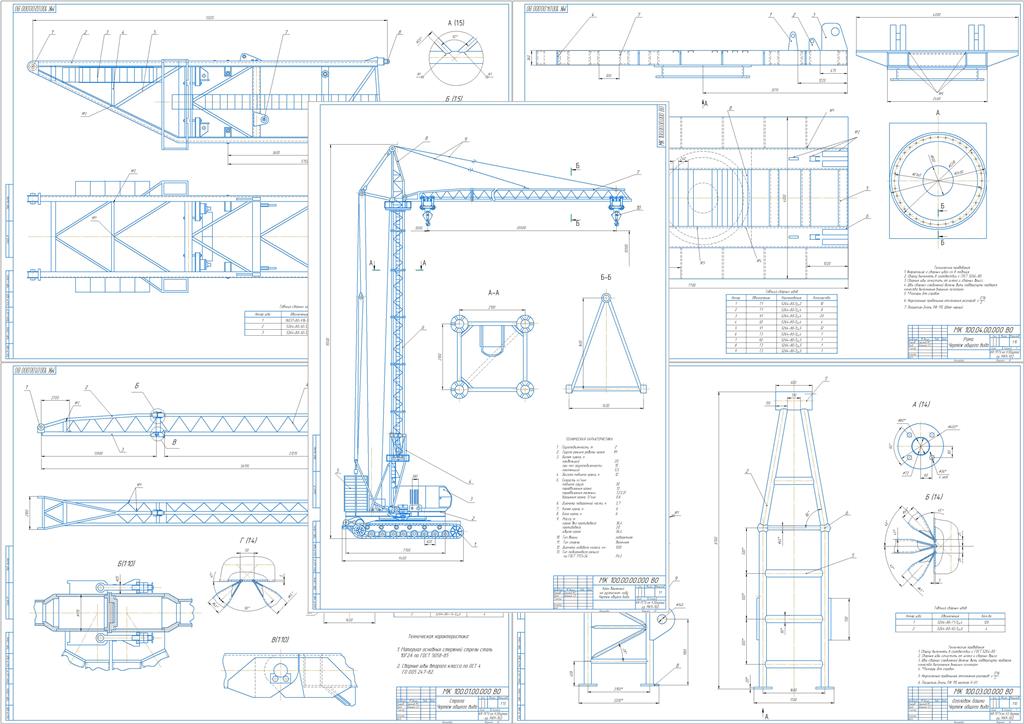

Графическая часть содержит пять чертежей формата А1: чертеж общего вида, чертёж стрелы, чертеж портала и чертеж оголовка, чертеж рамы.
Содержание
цели и задачи
1. Область применения башенного крана.
2. Выбор прототипа конструкции
2.1расчнетная схема стрелы
2.2 определение веса стрелы, грузовой тележки и крюковой обоймы.
3. Расчет на прочность.
3.1 расчет нагрузок в вертикальной плоскости.
3.1.1 расчетный режим.
3.1.2 составляющие от усилий в канатах подъема груза, перемещения грузовой тележки и расчала.
3.1.3 линия влияния усилия в стрежне н1.
3.2 расчет нагрузок в горизонтальной плоскости.
3.2.1 расчет ветровых нагрузок.
3.2.2 расчет инерционных нагрузок.
3.3 определение максимальных усилий в расчетных стержнях стрелы.
3.4 расчет элементов ферм.
3.4.1 верхний пояс стрелы.
3.4.2 нижний пояс стрелы.
3.4.3 раскосы соединительной решетки.
4. Расчет стрелы башенного крана на сопротивление усталости.
4.1 нормирование режимов работы.
4.2 проверка сопротивления усталости.
5. Проверка устойчивости башни.
6. Расчет сварного соединения.
7. Расчет фланцевого соединения.
заключение
список использованных источников
приложение а
