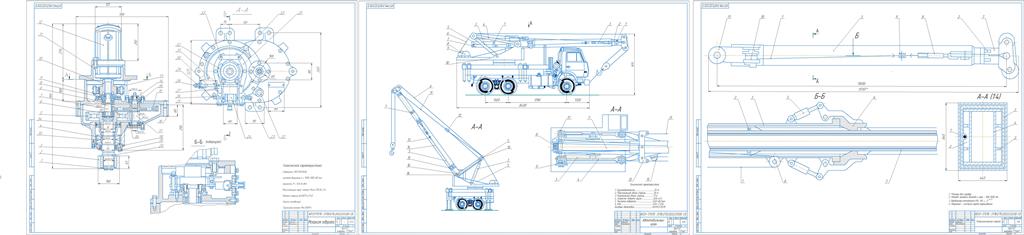

Проект автомобильного крана КС-55713-5

Белорусский государственный университет транспорта
Кафедра транспортно-технологические машины и оборудование
Курсовой проект по дисциплине "Подъемно-транспортные машины
на тему : Проект автомобильного крана
Гомель 2022

1 Грузоподъемность, т −25 т.
2 Момент, кН∙м−11,75 кН∙м.
3 Высота подъёма груза, м−10 м.
4 Грузовой момент −80.
5 Распределение нагрузки на дорогу, т− 6 т.
6 Кратность полиспаста −8.
7 КПД −0,95.
8 Высота лонжерона, мм− 250 мм.
9 Конфигурация опорного контура размер вдоль крана равен размеру поперечному крана −КхБ=5,5х5,5.
10 Масса шасси, кг−7625 кг.

Содержание

Введение………………………………………………………………………………......4
1.Устройства автокрана КС-55713-1К-3……………………………………………..…5
1.1 Описание работы и устройства автокрана……………………………...………5
1.2 Механизм подъема груза…………………………………………………....…...7
2. Реконструкция автомобильного крана КС-55713-1К-3 с разработкой выносных опор………………………………………..…………………………………………….....9
2.1 Выносные опоры……………………………………………………………........9
2.2 Гидропривод автомобильных кранов……………………………..…………..10
2.3 Расчет гидропривода выносных опор………………………………..………..11
2.3.1 Расчет конструктивных параметров гидроцилиндра………………….…...12
2.3.2 Расчет штока на устойчивость…………………………………………...….14
3. Определение основных весовых и геометрических параметров крана………….15
4. Расчет усилий крана с выносными опорами………………..………….………….18
4.1 Определение масс узлов автокрана…………………………………………...18
4.2 Определение геометрических параметров автокрана………………………..21
5. Определение опорных нагрузок…………………………………………………….23
6. Расчет на устойчивость…………………………………………………………..….25
6.1 Поперечная устойчивость автокрана……………………………………….....25
6.2 Проверка грузовой и собственной устойчивости крана………………….….26
7.Расчет на прочность ………………………………………………………………....28
7.1.1 Расчёт на прочность стрелы крана……………………………………….....28
7.1.2 Составление расчётной схемы и определение реакций от вертикальных нагрузок………………………………...………………………………………………..28
7.1.3 Определение усилия в поясах от вертикальных нагрузок………………...31
7.1.4 Определение реакций и усилий от горизонтальных нагрузок…………....32
7.1.5 Определение расчетных усилий в сечениях стрелы………………………33
Правила по обеспечению промышленной безопасности грузоподъемных кранов.35
Список литературы ……………………………………………………………...…….41
