Расчет автомобильный кран КС-35714

Воронежский государственный технический университет
Кафедра строительной техники и инженерной механики
Курсовой проект по дисциплине : "Грузоподъемные машины"
На тему : "Расчет автокрана"
Воронеж 2014

В данном курсовом проекте ведется проектирование и расчет автокрана грузоподъемность 32т.
Исходные данные задания
Грузоподъемность Q-32 т.
Грузовой момент макс. Mгр – 100 т∙м.
Длина стрелы Lc – 41 м.
Скорость подъема груза макс. Vгр – 0,08 м/с.
Скорость поворота макс. nкр – 0,6 об/мин.
Время подъема стрелы из транспортного положения в положение минимального вылета t – 65 с.
Грузооборот П - 60 т/час.
Номер нагрузочного графика 6.
Занятость крана – односменная (время хронометража).
Нормативный срок службы крана Zн =12 лет.

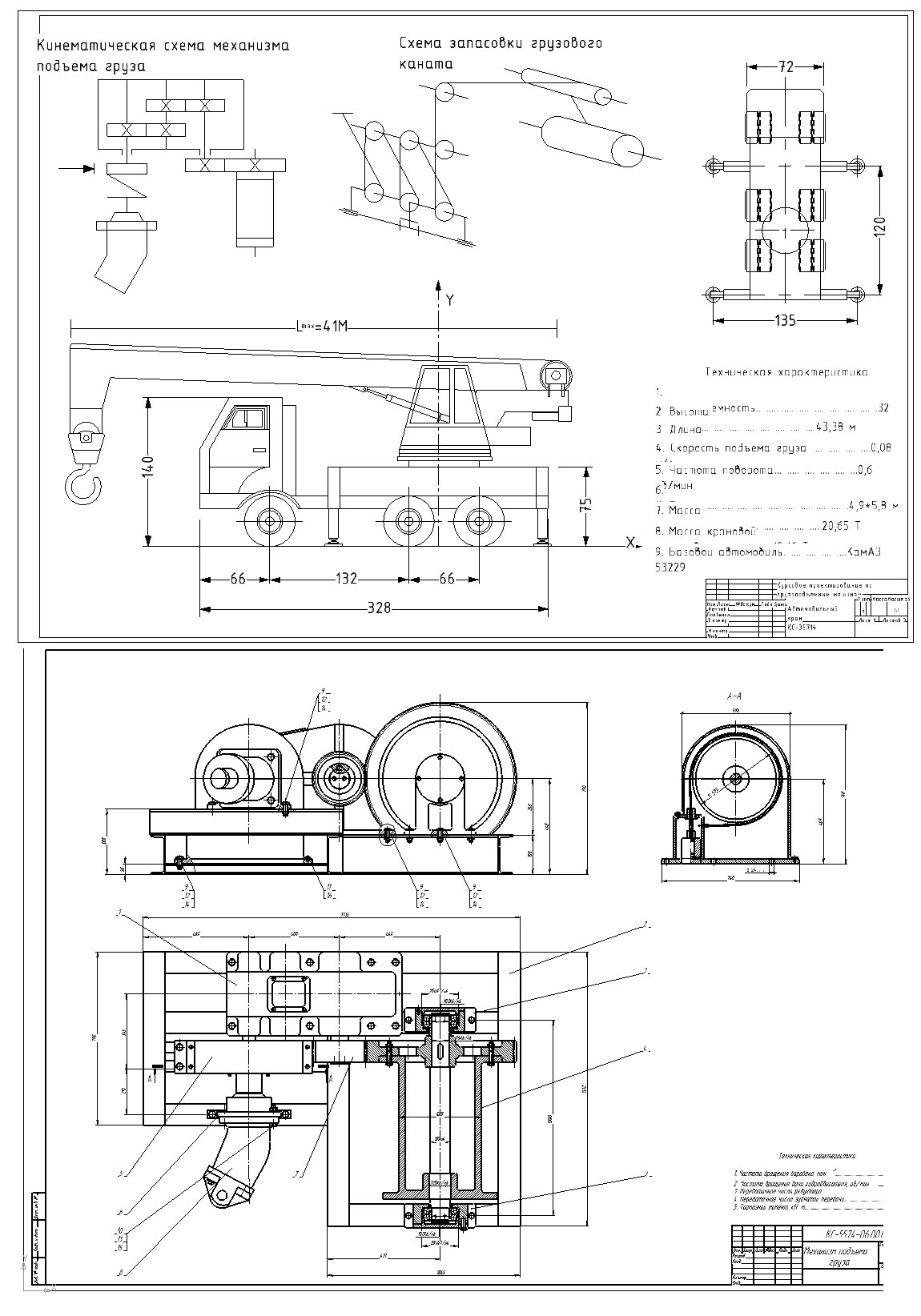

3 листа графической части А1, спецификация и 36 листов ПЗ.

Состав: Графическая часть, Механизм подъема, ВО, Детали Язык документа

Софт: AutoCAD 2015

Файлы:
Автокран\лист2.dwg
Автокран\Расчет автокрана_готово.doc
Автокран\Спецификация_лист2.cdw
Автокран\чертеж_готово_лист3.dwg
Автокран
Автокран\общий чертеж_готово_лист1.dwg
