Монтаж портального крана КПП16/32

Астраханский Государственный Технический университет.
кафедра подъемно-транспортных машин
расчетно-графическая работа по дисциплине "Производство, монтаж и ремонт"
на тему: "Монтаж КПП 16/32"
Астрахань 2013

в данной расчетно-графической работе рассматривается технология монтажа портального перегрузочного крана КПП16/32 завода "ЛЕНПОДЪЕМТРАНСМАШ". Графическая часть содержит чертежи монтажных марок, а также частей крана, общий вид крана. Работа содержит 4 чертежа формата А1 и множество текстовых документов необходимых для расчета.
Техническая характеристика:
1. Грузоподъемность - 16т в грейферном режиме, 32т - в крюковом
2. вылет: наибольший - 30м; наименьший - 8м.
3. Высота подъема - 28м
4. глубина опускания - 8м.

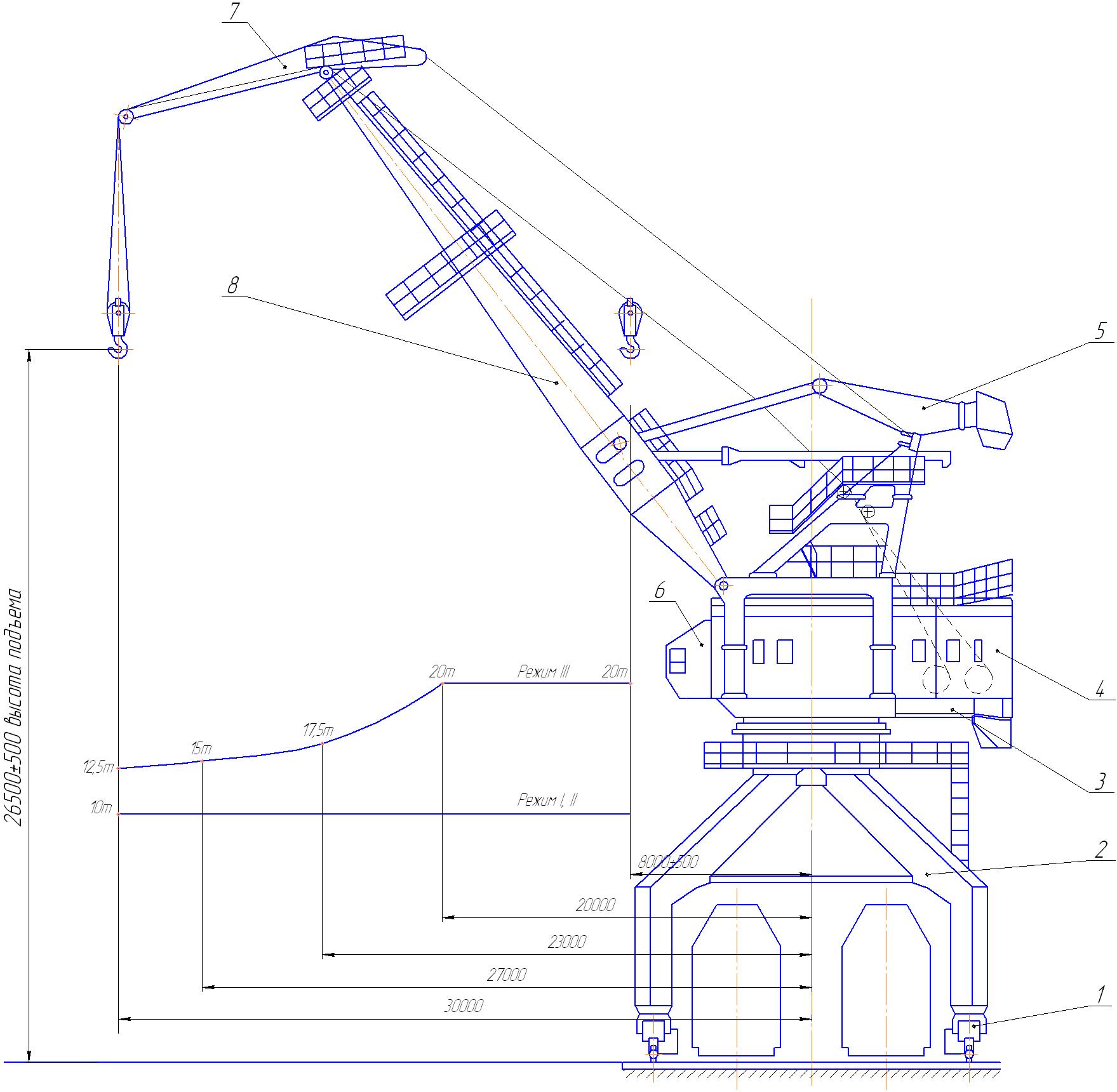

Состав: Чертеж монтажных марок ( ММ), Экспликация ММ, Схема монтажа, Общий вид крана Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
КПП/
КПП/Фрагмент.frw
КПП/Схема монтажа1.cdw
КПП/Схема монтажа2.cdw
КПП/12,5.frw
КПП/Экспл ММ.jpg
КПП/Экспл ММ.frw
КПП/ТПМР КПП16-32 №3(1) (Восстановлен).docx
КПП/12,5.jpg
КПП/ТПМР КПП16-32(2).docx
КПП/ТПМР КПП16-32 №1.docx
КПП/ТПМР КПП16-32 №2.docx
КПП/Раздел №1. План грузового района ЗАО АМП 11.6.07 тонкими линиями.cdw
КПП/ТПМР КПП16-32 №3(1).docx
КПП/Экспл Соед ММ.frw
КПП/1.jpg
КПП/Экспл Соед ММ.jpg
