Мостовой кран с выдвижной стрелой 5т

МГТУ им. Баумана
Кафедра: Подъемно-транспортные системы
Курсовой проект на тему: «Проектирование двухбалочного мостового крана
с выдвижной стрелой»
Москва 2013

Целью данного курсового проекта является проектирование двухбалочного мостового крана с выдвижной стрелой по следующим исходным данным:
грузоподъёмность 5т, высота подъёма 16м, скорость подъёма 14м/мин , скорость передвижения тележки 40м/мин , скорость передвижения крана 100м/мин , пролёт 16,5м , группа режима работа М5. Относительная продолжительность включения электрооборудования – 40%.

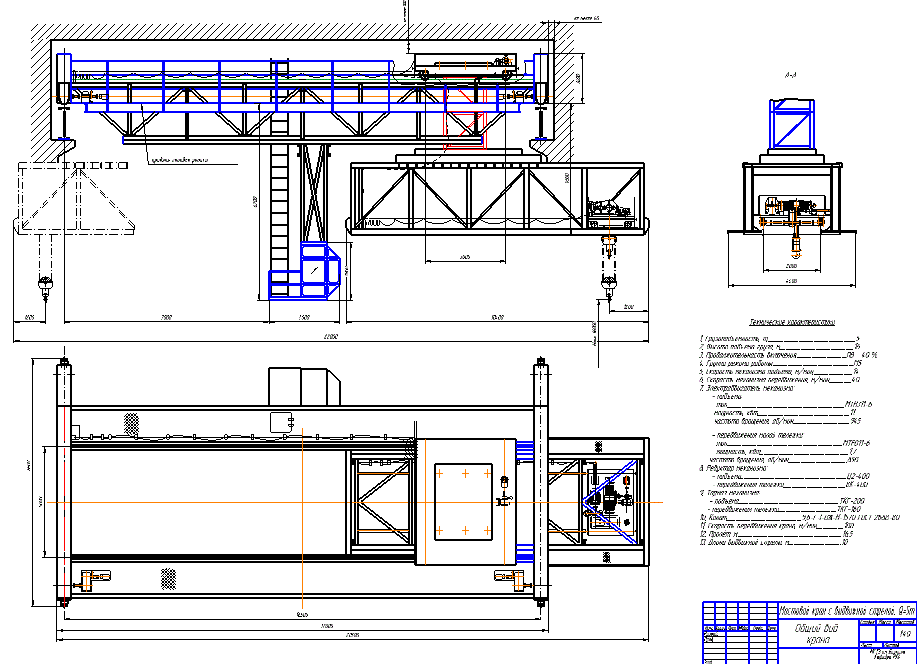

Данная работа содержит расчёты механизма подъёма крана, механизма передвижения малой грузовой тележки, тормоза механизма подъема, а также сборочные чертежи тележки, механизма подъёма крана, механизма передвижения крана и чертёж общего вида крана.

Технические характеристики
1. Грузоподъемность, т 5
2. Высота подъема груза, м 16
3. Продолжительность включения ПВ = 40 %
4. Группа режима работы .M5
5. Скорость механизма подъема, м/мин .14
6. Скорость механизма передвижения, м/мин 40
7. Электродвигатель механизма:
- подъема:
тип MTН311-6
мощность, квт 11
частота вращения, об/мин 945
- передвижения малой тележки:
тип MTF011-6
мощность, квт 1,7
частота вращения, об/мин .850
8. Редуктор механизма:
- подъема Ц2-400
- передвижения тележки .ВК-400
9. Тормоз механизма:
- подъема .ТКГ-200
- передвижения тележки ТКГ-160
10. Канат .9.6-Г-I-ОЖ-Н-1570 ГОСТ 2688-80
11. Скорость передвижения крана, м/мин .100
12. Пролёт, м 16,5
13. Длина выдвижной стрелы, м .10

Состав: Механизм подъема, Механизм передвижения малой тележки, тормоз механизма подъема, Общий вид крана, Общий вид малой тележки Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
1 堭 ꥬ.cdw
2 ⥫.cdw
3 ମ 堭 ꥬ.cdw
4 騩 ࠭.cdw
5 騩 ⥫.cdw
РПЗ Мостовой.doc
