Настенный поворотный кран с ручным приводом Q=4,5т

Вологодская государственная молочно-хозяйственная академия им. Н.В.Верещагина
Кафедра графики и технической механики
Курсовая работа по подъёмно – транспортным машинам на тему: «Мостовой кран с ручным приводом»

Мостовые краны являются наиболее распространенным типом кранов, применяемым для обслуживания внутрицехового и внутрискладского транспорта во всех отраслях промышленности.
Каждый мостовой кран состоит из: подвижного моста, установленного на ходовых колесах и перемещающегося по подкрановым путям, уложенным на консолях колонн вдоль цеха или склада, механизма передвижения моста и тележки перемещающейся вдоль моста и несущей на себе механизмы передвижения и подъема груза.
Совершая только прямолинейные рабочие движения, мостовые краны могут перемещать грузы между любыми точками пространства, ограниченного высотой подъема грузозахватного приспособления (крюка, грейфера и т. п.), длиной подкранового пути и длиной пути перемещения крановой тележки (пролетом кранового моста).

Содержание.

Введение 4
1. Расчет механизма подъема 5
1.1. Расчет цепи ……………………………………………………...5
1.2. Расчет звездочки под цепь ……………………………………..5
2. Расчет деталей крюковой обоймы 6

2.1. Подбор крюка и подшипниковой обоймы 6
2.2. Расчет траверсы 8
2.3. Расчет планки 10

3. Расчет червячной передачи 11
4. Расчет механизма передвижения 13
4.1. Расчет передвижения тележки…. 13
4.2. Расчет механизма передвижения крана 15
Литература .18

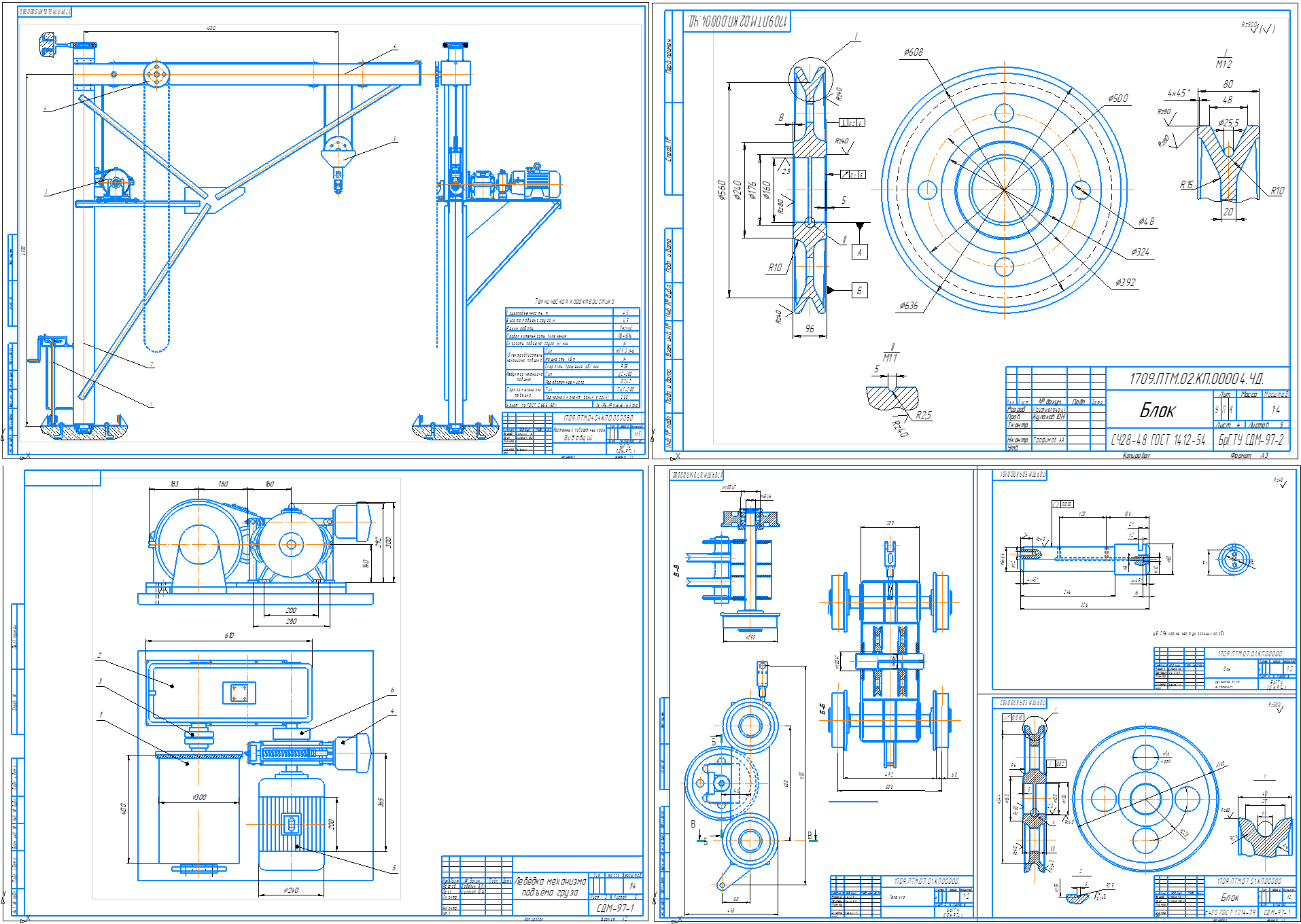

Состав: Сборочный чертеж (СБ), Деталировка, Привод, Пояснительная записка. Язык документа

Софт: Компас v12

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Настенный поворотный кран с ручным приводом Q=4,5т

ptm00004.cdw
ptm00009.cdw
ptm00027.cdw
ptm00019.cdw
ПТМ.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

5 КОММЕНТАРИЕВ

1

в этой работе НЕТУ СПЕЦИФИКАЦИИ ! ! !

    2

    действительно нет, Вам рейтинг вернули, описание исправили. Но спецификация на кран не такая уж и проблемная вещь, там и позиций то двадцати не будет.

3

Такое ощущение в этой работе не хватает пунктов в расчете

4

хотелось бы увидеть остальные чертежи чтобы не покупать кота в мешке, в данный момент мне 1 чертеж подходит, платить за 1 чертеж 500 рублей думаю очень много т.к мне их надо еще 4
