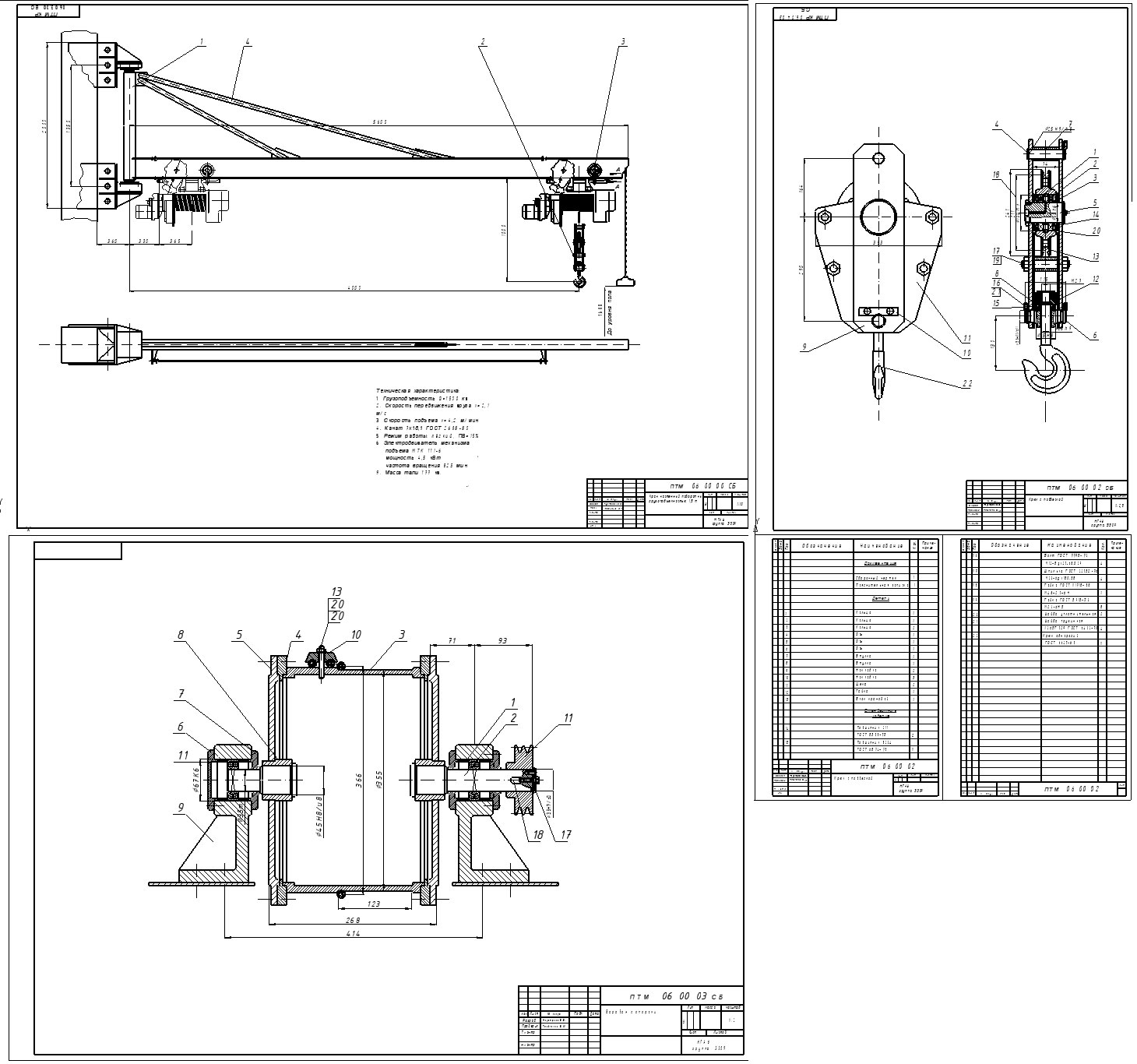

ПТМ Кран настенный поворотный Q=1500кг

НГАУ
Кафедра теоретической и прикладной механики
РГР Подьемно транспортные машины
Проектирование тележки мостового крана
Новосибирск 2021

Механизация погрузочно-разгрузочных работ - один из важнейших резервов повышения экономической эффективности сельскохозяйственного производства.

Техническая характеристика:
1. Грузоподъемность Q=1500 кг
2. Скорость передвижения груза v=2,1 м/c
3. Скорость подъема v=4,2 м/мин
4. Канат 7х18,1 ГОСТ 2688-80
5. Режим работы: лёгкий, ПВ=15%
6. Электродвигатель механизма
подъема MTK 111-6
мощность 4,5 кВт
частота вращения 825 мин
9. Масса тали 177 кг.
Режим работы: Л
Продолжительность включения ПВ: 15%

Оглавление
Введение 2
1. Расчет максимального натяжения каната 3
2. Рассчитать разрывное усилие каната и выбрать его по ГОСТ 3
3. Выбор грузового крюка 3
4.Определяем диаметр и основные размеры блоков и барабана 4
5.Проверить барабан на прочность 4
6.Определяем частоту вращения барабана 6
7.Определить мощность необходимую для подъема груза 6
8. Подобрать электродвигатель и проверить его по пусковому моменту 6
9. Определить статический тормозной момент 7
10. Подобрать по нормалям тормоз и сделать проверочный расчет по нагреву: 8
11. Расчет сопротивления повороту крана и требуемой для этого мощности 8
Библиографический список 10
