Настенный поворотный кран с тележным механизмом изменения вылета грузоподъёмность 3 тонны

Тюменский индустриальный университет
Кафедра транспортных и технологических систем
Курсовой проект по дисциплине: «Грузоподъёмные машины»
На тему : «Настенный поворотный кран с тележным механизмом изменения вылета грузоподъёмность 3 тонны»
Тюмень 2019

В данной работе рассматривается настенный поворотный кран с тележным механизмом изменения вылета.Описание принципа работы машины. Проведён общий расчёт машины и его составных частей.

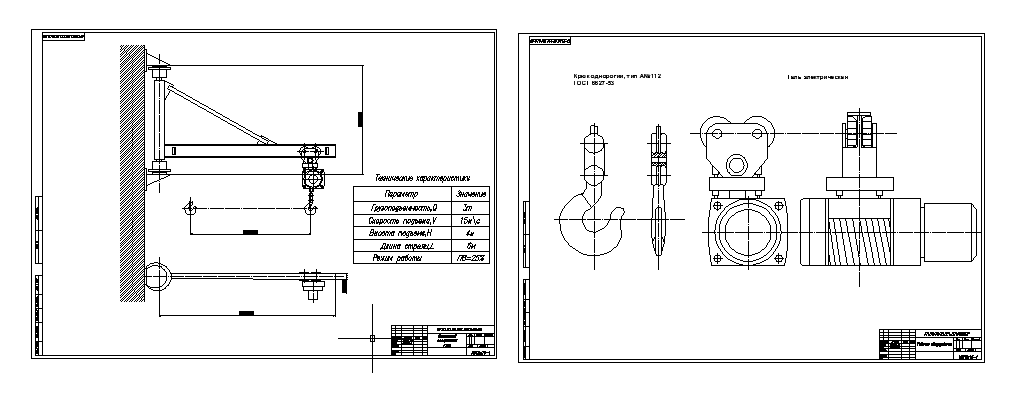

Графическая часть содержит чертёж общего вида крана, а так же крюковой подвески и тали электрической.

Содержание
Введение…………………………………………………………………….3
1. Настенные поворотные краны………………………………………….5
1.1 Общие сведения…………………………………………………..…….5
2. Расчет механизма подъема…………………………………………….6
3. Расчет механизма поворота ………………………………………….12
3.1 Расчет усилий в опорах крана………………………………………..12
3.2 Выбор электродвигателя……………………………………………...13
3.3 Время разгона ………………………………..……………………….14
3.4 Выбор тормоза………………………………………………………15
4.Смазка узлов и деталей крана………………………………………….18
Заключение……………………………………………………………….19
Литература………………………………………………………………...20

Состав: Пояснительная записка (ПЗ), Кран(ОВ), крюковая подвеска и электрическая таль (ОВ) Язык документа

Софт: AutoCAD 2014
