Проектирование башенного крана G=11 Мг

Иркутский Государственный Технический Университет
Кафедра архитектурного проектированию
Курсовой проект по дисциплине "Архитектурного проектированию"
На тему: "Проектирование башенного крана"
Иркутск 2012

Данная работа содержит чертежи

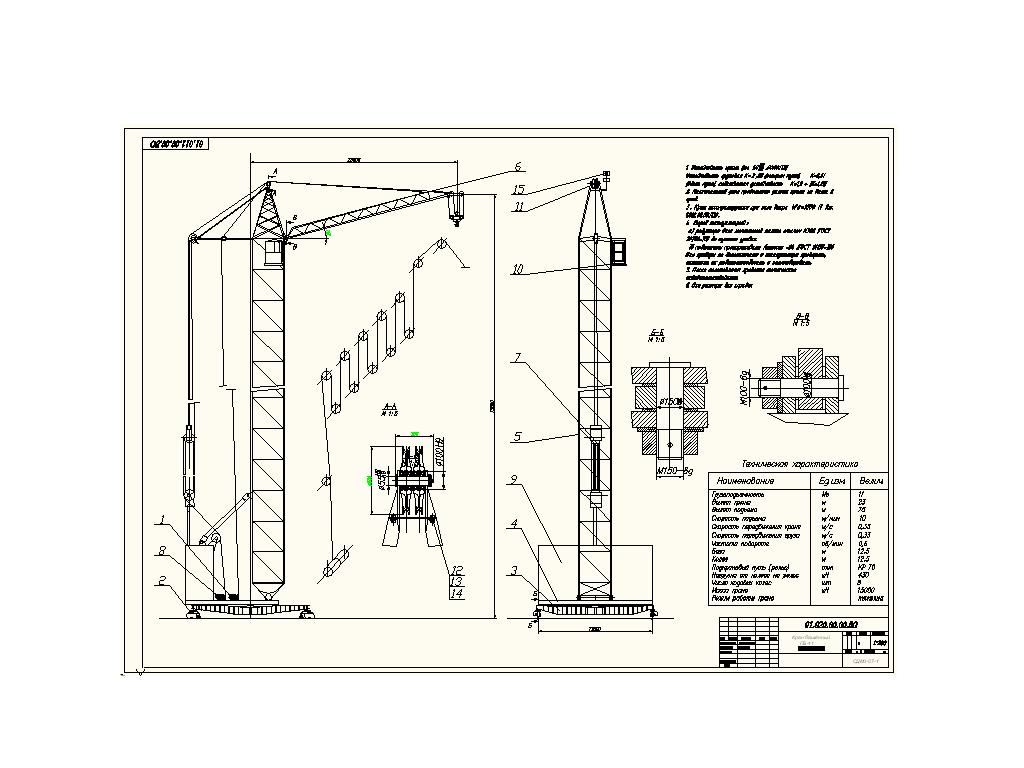

1. Кран башенный.
2. Привод механизма подъема груза.
3. Механизм передвижения.
4. Баробан сборе.
С пояснительной запиской.

Исходные данные для расчёта крана с вращающейся башней:
Грузоподъёмность G=11 Мг;
Высота подъёма H=75 м;
Максимальный вылет A=23;
Наибольший угол подъёма стрелы 80;
Скорость подъёма Vг=0,8 м/с;
Частота вращения башни 0.5 м/с;
Скорость передвижения крана Vп=0,333 м/с;
Режим работы – тяжелый, ПВ=40;
Кран работает на открытой площадке.

Состав: 1) Кран башенный, 2) Привод механизма подъема, 3) Механизм передвижения, 4) Баробан сборе, ПЗ Язык документа

Софт: AutoCAD 2010

Файлы:
Курсовой
Курсовой
Курсовой\3 лист1.dwg
Курсовой\4 лист1.dwg
Курсовой\К П Б Кран Часть 2.doc
Курсовой\К П Баш.Часть 1.doc
Курсовой\общий вид спец.doc
Курсовой\Спецификация мех подъема груза нов.doc
Курсовой\Спецификация мм передвиж.doc
Курсовой\Спецификацияна 4 лист.doc
Курсовой
