Расчет и проектирование башенного крана G=12т

Московский Государственный Строительный Университет
Кафедра Механизация строительства
Курсовой проект "Дисциплина Строительные краны"
Тема: «Расчет и проектирование башенного крана грузоподъемностью 12 тонн.
Москва 2016 год

1. Исходные данные
Тип крана ПБ
Металлоконструкция РТ
Способ изменения вылета грузозахвата БС
Грузоподъемность при максимальном вылете Q1 , т 5
Номинальный грузовой момент М, тм 125
Грузоподъемность максимальная Q2, т 12
Вылет грузозахвата максимальный R1, м 25
Вылет грузозахвата на максимальной грузоподъемности R2, м 8
Высота подъема максимальная Н1, м 25
Высота подъема при максимальном вылете Н2, м 25
Глубина опускания при наименьшем вылете h1 , м 10
Скорость подъема максимального груза Vгр, м/с 0,4
Скорость подъема-опускания грузозахвата Vгз, м/с 0,8
Скорость плавной посадки максимального груза Vпп, м/с 0,08
Средняя скорость изменения вылета Vив, м/с 0,5
Скорость передвижения крана Vкр, м/с 0,5
Частота вращения поворотной части крана nпч, мин-1 0,8
Группа режима работы крана А4

В данной курсовой работе спроектирован и полностью рассчитано на устойчивость, формирование грузозахватного устройства, ходовые тележки и механизм передвижения крана, механизма изменения вылета, механизма вращения, прочностные расчеты.

1 Исходные данные
2 Расчет устойчивости башенного крана
3 Формирование грузозахватного устройства
4 Расчет и формирование ходовых тележек и механизма передвижения крана
5 Расчет и формирование механизма изменения вылета
6 Расчет и формирование механизма вращения
7 Прочностные расчеты
Заключение
Список используемой литературы

Состав: Кран башенный (ВО), Механизм изменения вылета(ВО), Грузовая каретка(СБ), спецификация для 3-х листов, ПЗ. Язык документа

Софт: AutoCAD 2010

Сайт: www

Просмотр файлов
Кран\Грузовая каретка лист 3.dwg
Кран\Механизм изменения вылета лист2.dwg

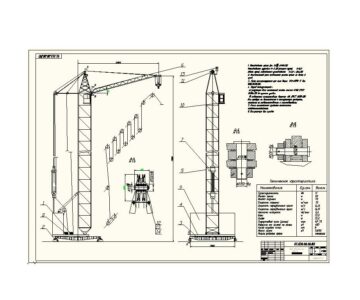

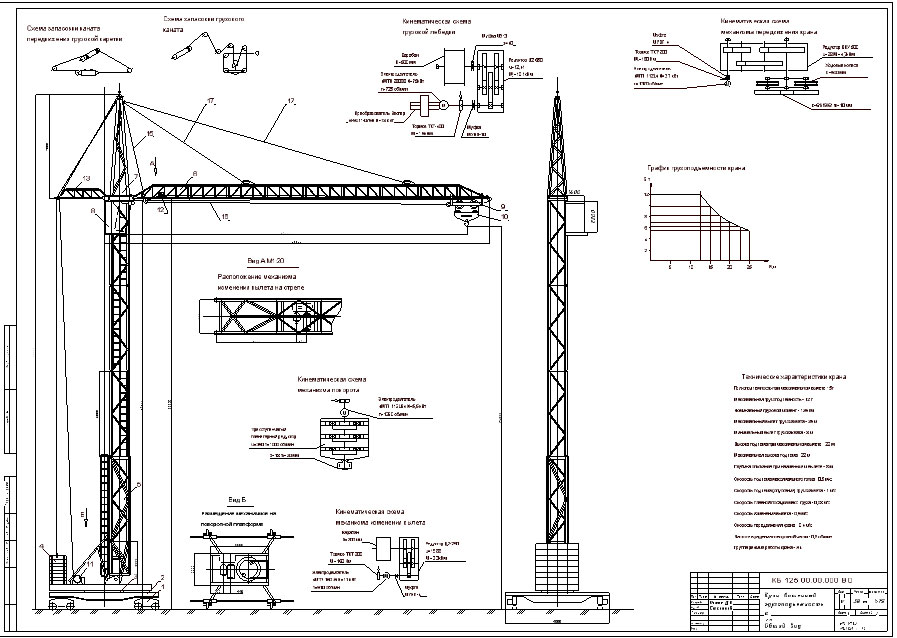

Кран\Общий вид лист1.dwg
Кран\Спецификация лист 1.docx
Кран\Спецификация лист 2.docx
Кран\спецификация лист 3.docx
Кран\Фомин Д.В
